Penggosok Kimia sistem menetralkan emisi gas berbahaya melalui reaksi kimia yang terkendali, meldidungi kepatuhan lingkungan dan keselamatan pekerja. Pemeriksaan teknis ini meliputi mekanisme penyerapan, parameter perancangan sistem, dan optimalisasi operasional tim pengadaan industri.
Dasar-dasar Pemisahan Gas-Cair
Teknologi Penggosokan Basah vs. Kering
Sistem scrubbing basah menggunakan reagen cair untuk menyerap dan menetralisir kontaminan, sehingga menghasilkan efisiensi penghilangan gas terlarut yang tinggi. Penggosokan kering menggunakan bahan penyerap padat atau lapisan reaksi, sehingga menguntungkan untuk proses yang sensitif terhadap kelembapan atau ketika pembentukan air limbah harus diminimalkan.
Perbandingan Teknologi Scrubbing:
| Parameter | Penggosokan Basah | Penggosokan Kering | Scrubbing Semi-Kering |
| Efisiensi Penghapusan (gas asam) | 95-99,9% | 85-95% | 90-97% |
| Suhu Operasional | 5-70°C | 120-350°C | 80-150°C |
| Generasi Produk Sampingan | Air limbah cair | Limbah padat kering | Padatan kering hingga setengah kering |
| Biaya Modal (relatif) | 1,0x (dasar) | 0,8-1,2x | 1,1-1,3x |
| Biaya Operasional | Sedang (konsumsi bahan kimia) | Lebih rendah (penggantian sorben) | Sedang |
| Penanganan Partikulat | Penghapusan secara bersamaan | Memerlukan penyaringan terpisah | Kemampuan terbatas |
Mekanisme Perpindahan Massal
Penyerapan gas mengikuti teori dua film: polutan berdifusi melalui lapisan batas fase gas, melintasi antarmuka, dan berdifusi melalui lapisan batas fase cair. Faktor peningkat (E) mengukur percepatan laju penyerapan reaksi kimia, berkisar 2-50x untuk reaksi ireversibel cepat seperti netralisasi asam-basa.
Scrubber Kimia Basah untuk Gas Asam
Scrubber kimia basah untuk gas asam aplikasi mendominasi pengendalian emisi industri. Gas asam (HCl, SO₂, NOₓ, HF) memerlukan netralisasi basa, dengan pemilihan reagen menentukan kinetika reaksi dan karakteristik produk samping.
Kimia Netralisasi
Natrium hidroksida (NaOH) memberikan netralisasi cepat (waktu reaksi <1 detik) dengan produk kelarutan tinggi, namun menghasilkan air limbah garam natrium yang memerlukan pembuangan. Kalsium hidroksida (Ca(OH)₂) menghasilkan kalsium sulfat/sulfit yang tidak larut, sehingga memungkinkan perolehan produk sampingan namun memerlukan waktu tinggal lebih lama (3-5 detik).
Matriks Kinerja Reagen:
| Reagen | Laju Reaksi | Rasio Stoikiometri | Karakter Produk Sampingan | pH pengoperasian |
| Natrium Hidroksida (NaOH) | Sangat cepat | 1:1 (HCl), 2:1 (SO₂) | Garam larut (NaCl, Na₂SO₃) | 8.5-10.5 |
| Kalsium Hidroksida (Ca(OH)₂) | Sedang | 1:1 (HCl), 1:1 (SO₂) | Larut sebagian (CaSO₃·½H₂O) | 6.5-8.5 |
| Natrium Karbonat (Na₂CO₃) | Cepat | 1:2 (HCl), 1:1 (SO₂) | Garam larut CO₂ | 8.0-9.5 |
| Amonia (NH₃·H₂O) | Cepat | 1:1 (HCl), 2:1 (SO₂) | Garam amonium (pupuk) | 7.5-9.0 |
Arsitektur Kontrol pH
Kontrol pH otomatis menjaga kondisi reaksi optimal. Pengontrol proporsional-integral-turunan (PID) memodulasi penambahan reagen berdasarkan umpan balik elektroda pH inline (elektroda kaca, akurasi ±0,1 pH). Pita kontrol biasanya ditetapkan pada ±0,5 unit pH dari titik yang dikehendaki untuk mencegah pemborosan reagen sekaligus memastikan netralisasi menyeluruh.
Desain Sistem Scrubber Kimia Industri
Desain sistem scrubber kimia industri memerlukan integrasi prinsip-prinsip teknik hidrolik, kimia, dan mesin. Ukuran sistem menentukan efisiensi modal dan keandalan operasional.
Seleksi Konfigurasi Proses
Sistem one-pass one-through cocok untuk operasi intermiten dengan aliran gas rendah. Sistem resirkulasi dengan kontrol pembuangan dan pengumpanan mengurangi konsumsi reagen sebesar 40-60% namun memerlukan pengelolaan padatan (klarifikasi atau filtrasi).
Hangzhou Lvran Environmental Protection Group Co., Ltd. adalah penyedia layanan sistem pengolahan gas limbah dan produsen peralatan yang mengintegrasikan penelitian ilmiah, desain, manufaktur, instalasi, dan purna jual. Tim teknik kami melaksanakan desain sistem lengkap mulai dari simulasi proses hingga commissioning.
Perhitungan Hidraulik dan Ukuran
Diameter kolom diperoleh dari kecepatan gas superfisial (1,0-2,5 m/s untuk lapisan padat, 0,5-1,5 m/s untuk menara penyemprot). Unit perpindahan tinggi (HTU) dan jumlah unit transfer (NTU) menentukan kedalaman pengepakan:
- HTU (Ketinggian Unit Pemindahan): 0,3-0,8m untuk pengepakan acak, 0,2-0,5m untuk pengepakan terstruktur
- NTU (Jumlah Unit Transfer): dalam(C in /C keluar ) untuk larutan encer, biasanya 3-8 untuk penghilangan 95-99%.
- Tinggi Pengepakan: HTU × NTU, biasanya 2-6 meter
Spesifikasi Parameter Desain:
| Parameter | Kolom yang Dikemas | Menara Semprot | Penggosok Venturi |
| Kecepatan Gas (m/s) | 1.0-2.0 | 0,5-1,5 | 15-30 (tenggorokan) |
| Rasio L/G (L/m³) | 1.0-5.0 | 0,5-3,0 | 0,3-1,5 |
| Penurunan Tekanan (Pa/m) | 200-500 | 100-300 | 2.000-8.000 |
| Rentang Efisiensi Penghapusan | 90-99,9% | 85-98% | 95-99,9% (particulates) |
| Aplikasi | Gas asam, VOC | Volume gas yang besar | Partikel submikron |
Scrubber Knalpot Kimia untuk Laboratorium
Scrubber knalpot kimia untuk laboratorium aplikasi mengatasi aliran asap dengan aliran rendah dan variabilitas tinggi dari lemari asam dan selungkup proses. Desain yang ringkas dan respons cepat terhadap pengoperasian yang terputus-putus membedakan sistem ini dari unit skala industri.
Rekayasa Integrasi Lemari Asam
Pemeliharaan kecepatan muka (0,4-0,6 m/s per ANSI/AIHA Z9.5) memastikan pengendalian. Penurunan tekanan scrubber tidak boleh mengganggu kinerja hood; batas tipikal 250 Pa untuk kipas knalpot laboratorium khusus. Peredam bypass mengakomodasi kondisi darurat aliran tinggi.
Spesifikasi Scrubber Laboratorium:
| Parameter | Unit Meja | Sistem Pusat | Khusus Asam Perklorat |
| Rentang Aliran Udara (m³/h) | 100-500 | 1.000-5.000 | 300-2.000 |
| Volume Penggosok (L) | 20-50 | 200-1.000 | 100-500 |
| Sistem Pengendalian | Hidup/mati dasar | Penggerak frekuensi variabel | Saling bertautan dengan lemari asam |
| Fitur Khusus | Portabel, pasang dan mainkan | Pemantauan multi-titik | Pencucian dengan air, tanpa bahan organik |
| Instalasi Khas | Di bawah bangku atau dinding | Atap atau mezzanine | Saluran khusus, vertikal |
Kendala Desain Kompak

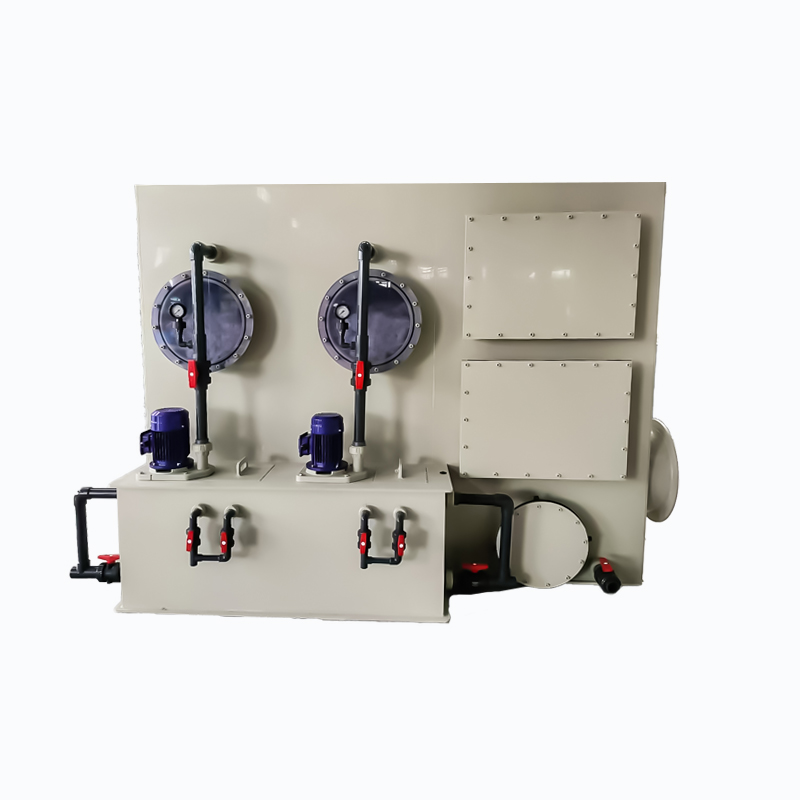

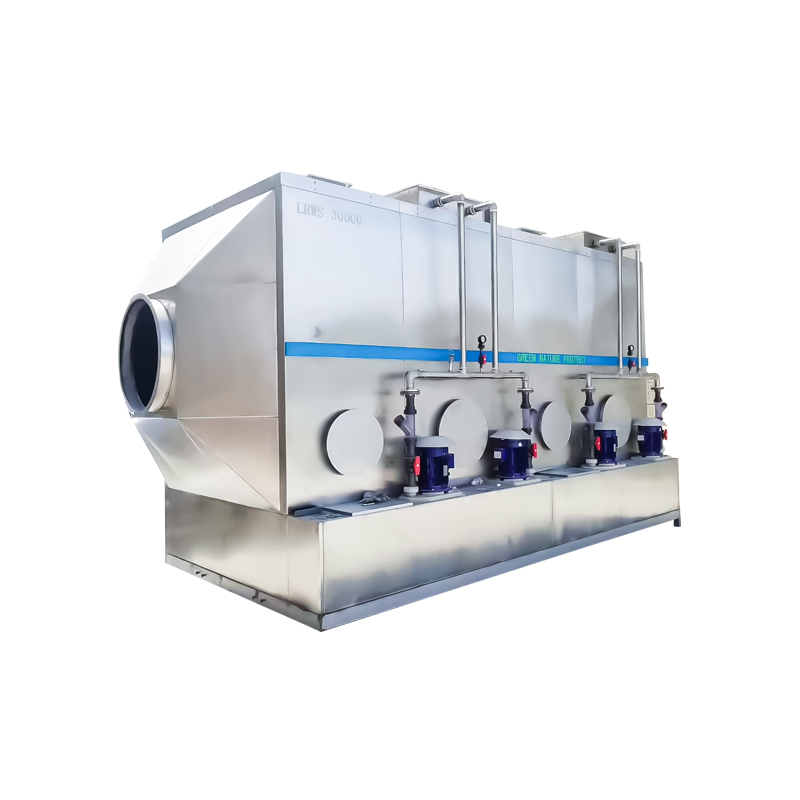

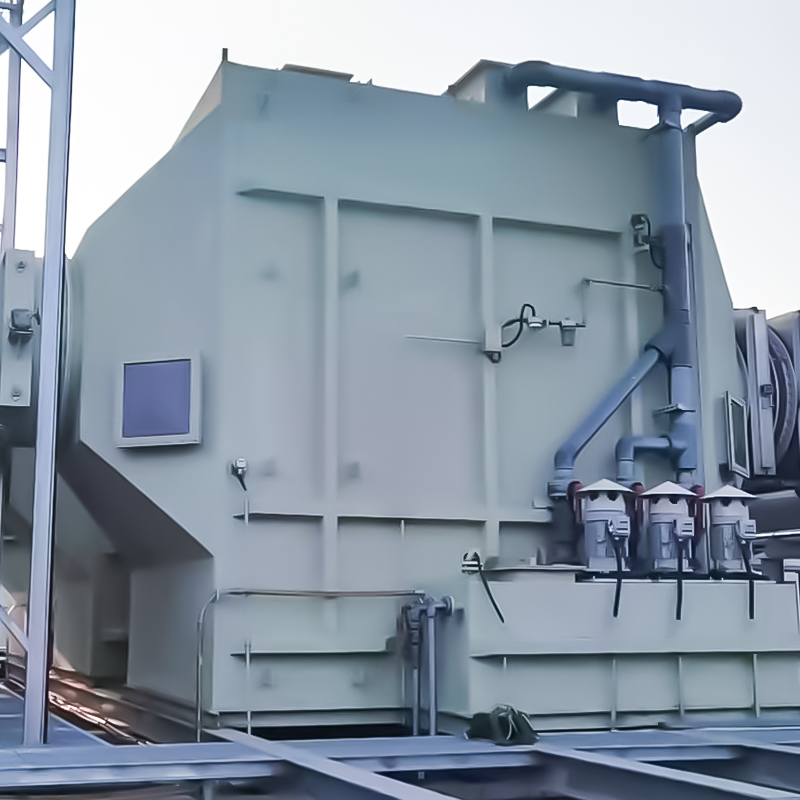

Keterbatasan ruang mendukung scrubber aliran silang horizontal atau desain vertikal kompak multi-tahap. Pompa resirkulasi (penggerak magnet, tanpa segel) meminimalkan perawatan. Konstruksi polipropilen (PP) tahan UV tahan terhadap lingkungan korosif sekaligus mempertahankan berat unit <50 kg untuk pemasangan di langit-langit.

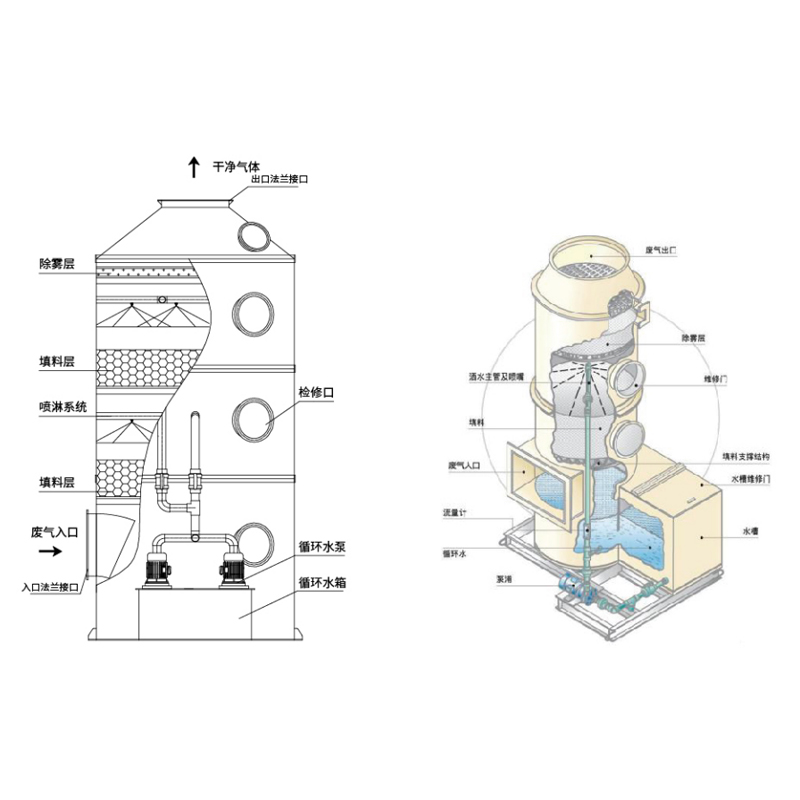

Pemasok Scrubber Kimia Tempat Tidur Kemasan
Memilih a pemasok scrubber kimia tempat tidur yang dikemas memerlukan evaluasi keahlian transfer massa, kemampuan fabrikasi, dan optimalisasi media pengemasan. Pemilihan pengepakan mendominasi kinerja kolom dan karakteristik penurunan tekanan.
Rekayasa Media Pengepakan
Pengepakan acak (Pall ring, Berl saddles) menghasilkan luas permukaan yang tinggi (100-300 m²/m³) dengan penurunan tekanan sedang. Pengepakan terstruktur (lembaran bergelombang) menghasilkan kapasitas dan efisiensi yang lebih tinggi namun dengan biaya yang lebih tinggi dan sensitivitas terhadap pengotoran.
Perbandingan Media Pengepakan:
| Jenis Pengepakan | Luas Permukaan Tertentu (m²/m³) | Pecahan Kosong (%) | Faktor Penurunan Tekanan | Biaya Relatif |
| Cincin Pall (Plastik) | 100-150 | 87-92 | 1.0 (dasar) | 1,0x |
| Sadel Intalox (Keramik) | 120-180 | 75-80 | 1.3-1.5 | 1,2x |
| Lembar Terstruktur (Logam) | 250-500 | 95-98 | 0,5-0,8 | 3,0-5,0x |
| Pengepakan Kotak | 50-80 | 95-99 | 0,3-0,5 | 2.0-3.0x |
| Pembuangan Acak (Kecil) | 200-350 | 70-85 | 2.0-3.0 | 0,8x |
Optimalisasi Efisiensi Transfer Massal
Ketinggian Setara dengan Pelat Teoritis (HETP) mengukur efisiensi pengepakan. Nilai HETP tipikal berkisar 0,4-0,8m untuk pengepakan acak, 0,2-0,4m untuk pengepakan terstruktur. Keseragaman distribusi cairan (dalam 5% dari rata-rata seluruh penampang kolom) mencegah penyaluran dan memastikan efisiensi penghilangan desain.
Perusahaan ini didirikan pada April 2011. Ini adalah perusahaan teknologi tinggi nasional, perusahaan sains dan teknologi Zhejiang, dengan lebih dari 30 paten model utilitas dan sejumlah paten penemuan. Perusahaan ini telah mendirikan "Pusat Litbang Inovasi Perlindungan Lingkungan" dengan Universitas Sains dan Teknologi Anhui dan bersama-sama mengembangkan "Pusat Litbang Teknologi Baru Lingkungan Energi Plasma" dengan Universitas Teknologi Zhejiang untuk membangun Litbang dan basis produksinya sendiri untuk kerjasama teknis yang mendalam.
Perawatan Scrubber Asap Kimia
Sistematis pemeliharaan scrubber asap kimia memastikan kinerja berkelanjutan dan mencegah downtime yang tidak direncanakan. Protokol pencegahan mengatasi pengotoran pengepakan, erosi nosel, dan penyimpangan instrumentasi.
Protokol Pemeliharaan Preventif
Interval pemeliharaan selaras dengan tingkat keparahan proses dan pemuatan kontaminan:
- Setiap hari: pemeriksaan kalibrasi pH, verifikasi level cairan, pemeriksaan segel pompa
- Mingguan: Pencatatan penurunan tekanan, inspeksi visual penghilang kabut, inventaris reagen
- Bulanan: Inspeksi pengepakan (melalui kacamata penglihatan), pembersihan nosel, analisis getaran kipas
- Triwulanan: Evaluasi penurunan tekanan pengepakan, kurva kinerja pompa, validasi sistem kontrol
- Setiap tahun: Inspeksi/penggantian pengepakan lengkap, pengujian ketebalan bejana, penyeimbangan kipas
Ambang Batas Indikator Pemeliharaan:
| Parameter | Kisaran Biasa | Ambang Peringatan | Diperlukan Tindakan |
| Penurunan Tekanan (kPa) | 0,5-2,0 | >3,0 atau <0,3 | Inspeksi/pembersihan pengepakan |
| Deviasi pH | Tekanan yang dikehendaki ±0,5 | ±1,0 selama >2 jam | Pemecahan masalah sistem reagen |
| Rasio L/G | Desain ±10% | ±20% | Kalibrasi pompa/pengukur aliran |
| Efisiensi Penghapusan | >Jaminan desain | | Audit sistem yang komprehensif |
| Padatan Limbah | <500mg/L | >1.000mg/L | Layanan klarifikasi/filter sabuk |
Memecahkan Masalah Penurunan Kinerja
Berkurangnya efisiensi penghilangan biasanya menunjukkan adanya pengotoran pada pengepakan (pertumbuhan biologis atau akumulasi endapan), pasokan reagen yang tidak memadai, atau masalah distribusi gas. Penurunan tekanan meningkatkan sinyal pengepakan penyumbatan atau penghilang kabut yang membutakan. Diagnosis sistematis memerlukan pengambilan sampel gas pada beberapa ketinggian kolom untuk mengidentifikasi batasan perpindahan massa.
Sejak didirikan, perusahaan telah berkomitmen pada layanan sistem pengolahan limbah gas. Dengan proses pengembangan selama hampir sepuluh tahun, kelompok ini terus berkembang. Grup ini secara berturut-turut telah mendirikan banyak cabang, anak perusahaan, dan basis produksi. Penjualan tahunan grup ini telah melampaui 100 juta yuan, dan telah berhasil melayani lebih dari 1.000 pelanggan korporat, dengan lebih dari 2.000 kasus teknik di seluruh negeri.
Arsitektur Perawatan Multi-Tahap
Aliran gas yang kompleks memerlukan tahapan pengolahan yang berurutan. Pra-perawatan menghilangkan partikulat yang dapat mengotori kemasan scrubber. Tahap pemolesan mencapai kepatuhan terhadap peraturan untuk jejak kontaminan yang lolos dari penggosokan primer.
Desain Sistem Terintegrasi
Konfigurasi multi-tahap umum untuk knalpot farmasi:
- Tahap 1 (Pra-perawatan): Quench tower atau venturi untuk pengurangan partikulat dan suhu
- Tahap 2 (Utama): Scrubber bed yang dikemas untuk netralisasi gas asam (HCl, HBr)
- Tahap 3 (Sekunder): Scrubber kaustik atau pengoksidasi untuk senyawa VOC dan bau
- Tahap 4 (Pemolesan): Karbon aktif atau oksidasi termal untuk sisa organik
Ia memiliki teknologi inti untuk pengolahan gas VOC, dengan kualifikasi termasuk "Kualifikasi tingkat kedua untuk kontraktor umum konstruksi pekerjaan umum kota", "Perlindungan Lingkungan Provinsi Zhejiang Pengendalian Pencemaran Lingkungan Desain Khusus Kelas B", dan telah lulus sertifikasi sistem mutu internasional ISO9001, sertifikasi sistem manajemen lingkungan ISO14001, sertifikasi sistem manajemen kesehatan kerja ISO45001.
Rekayasa Aplikasi Khusus Industri
Pengolahan Farmasi dan Kimia
Manufaktur farmasi menghasilkan asam halogenasi (HCl dari klorinasi, HBr dari brominasi) dan pelarut organik. Bahan scrubber harus tahan terhadap korosi tegangan akibat klorin (plastik tahan karat 316L/317L bersertifikasi ganda atau plastik yang diperkuat serat). Integrasi pemulihan pelarut mengurangi biaya pengoperasian sebesar 30-50% untuk bahan organik bernilai tinggi.
Manufaktur Semikonduktor dan Elektronik
Pabrik semikonduktor mengeluarkan hidrida beracun (arsin, fosfin, silan) yang memerlukan oksidasi segera menjadi oksida yang kurang beracun. Scrubber menggunakan larutan pengoksidasi (natrium hipoklorit, kalium permanganat) dengan waktu tinggal <2 detik karena toksisitasnya yang ekstrim. Sistem redundan (N 1) memastikan zero bypass selama pemeliharaan.
Perusahaan telah menjadi pemimpin di bidang pemurnian gas limbah, melayani pengguna dengan sikap profesional, efisien dan bertanggung jawab, serta melindungi alam hijau dengan misi yang kuat. Kasus teknik kami melibatkan banyak industri seperti bahan kimia farmasi, percetakan dan pewarnaan tekstil, elektronik, fotovoltaik, karet, pembuangan limbah berbahaya, makanan, pengecatan, pelapis, administrasi kota, dll., dengan teknologi perawatan yang komprehensif dan kekuatan teknik yang kuat.
Pertanyaan yang Sering Diajukan
Jaminan efisiensi penghilangan apa yang dapat diberikan oleh pemasok scrubber kimia, dan bagaimana jaminan tersebut diverifikasi?
Jaminan kinerja biasanya menetapkan penghilangan 95-99,9% untuk kontaminan tertentu pada laju aliran desain. Verifikasi memerlukan pengujian tumpukan sesuai Metode EPA 26A (halida) atau 19 (sulfur dioksida) dengan pengambilan sampel saluran masuk/keluar scrubber paralel. Pemasok scrubber kimia tempat tidur kemasan kontrak harus mencakup ganti rugi yang dilikuidasi atas kekurangan kinerja dan masa garansi minimum 12 bulan. Kami memberikan jaminan kontrak kinerja dengan verifikasi pihak ketiga untuk aplikasi penting.
Bagaimana scrubber kimia mencapai kepatuhan terhadap peraturan dengan standar EPA dan BAT UE yang terus berkembang?
Kepatuhan memerlukan margin desain di atas standar saat ini. Standar Teknologi Kontrol Maksimum yang Dapat Dicapai (MACT) EPA untuk kategori sumber tertentu menentukan penentuan Teknologi Kontrol Terbaik yang Tersedia (BACT). Petunjuk Emisi Industri UE (2010/75/EU) mengamanatkan Dokumen Referensi Teknik Terbaik yang Tersedia (BAT) (BREFs). Desain sistem scrubber kimia industri harus mengakomodasi margin kapasitas 20% dan kemampuan multi-polutan untuk mengatasi evolusi peraturan. Sistem kami dirancang untuk memenuhi kesimpulan BAT saat ini sekaligus memberikan jalur peningkatan untuk pengetatan di masa depan.
Berapa rincian biaya siklus hidup yang umum untuk pengoperasian scrubber kimia?
Analisis biaya siklus hidup selama 15 tahun operasi menunjukkan: Modal (25-30%), Energi (20-25%), Reagen/Bahan Kimia (30-40%), Pemeliharaan (10-15%), dan Tenaga Kerja (5-10%). Scrubber kimia basah untuk gas asam sistem dengan natrium hidroksida menunjukkan biaya bahan kimia yang lebih tinggi tetapi pemeliharaan lebih rendah dibandingkan sistem berbasis kalsium. Optimalisasi melalui kontrol reagen otomatis dan penggerak frekuensi variabel pada pompa sirkulasi mengurangi biaya pengoperasian sebesar 15-25%. Tim teknik kami memberikan analisis LCC terperinci selama pengembangan proposal.
Protokol perawatan apa yang mencegah pengotoran pengepakan pada scrubber asap kimia?
Perawatan scrubber asap kimia untuk ketahanan kemasan meliputi: kontrol pH berkelanjutan untuk mencegah pengendapan (menjaga 1,0-1,5 unit pH di atas saturasi), siklus pencucian aliran tinggi secara berkala (2x rasio L/G normal selama 30 menit setiap minggu), dan kontrol pertumbuhan biologis melalui penambahan biosida pengoksidasi (natrium hipoklorit 0,5-1,0 ppm klorin bebas) untuk aliran gas yang kaya nutrisi. Interval penggantian pengepakan berkisar 3-7 tahun tergantung pada tingkat keparahan kotoran. Kami menyediakan algoritma pemeliharaan prediktif berdasarkan analisis tren penurunan tekanan.
Bisakah scrubber knalpot kimia laboratorium menangani banyak kontaminan secara bersamaan?
Scrubber knalpot kimia untuk laboratorium sistem mengakomodasi kontaminan campuran melalui konfigurasi multi-tahap atau multi-reagen. Netralisasi asam dan basa secara bersamaan memerlukan tahap penggosokan terpisah (penghilangan asam terlebih dahulu untuk mencegah pengendapan garam). Perlakuan bersama VOC mungkin memerlukan oksidasi UV atau pemolesan karbon aktif di bagian hilir. Aplikasi asam perklorat memerlukan sistem pencucian air khusus tanpa bahan kemasan organik karena risiko ledakan. Sistem laboratorium kami dapat dikonfigurasi untuk profil asap spesifik yang diidentifikasi selama survei pra-desain.
Referensi
- Badan Perlindungan Lingkungan. (2020). Metode EPA 26A: Penentuan Emisi Hidrogen Halida dan Halogen dari Sumber Stasioner—Metode Isokinetik . Washington, DC: EPA.
- Komisi Eropa. (2010). Petunjuk 2010/75/EU Parlemen Eropa dan Dewan mengenai emisi industri (pencegahan dan pengendalian polusi terpadu) . Jurnal Resmi Uni Eropa, L 334, 17-119.
- Seader, JD, Henley, EJ, & Roper, DK. (2016). Prinsip Proses Pemisahan: Operasi Kimia dan Biokimia (edisi ke-4). Hoboken, NJ: John Wiley & Putra.
- Asosiasi Kebersihan Industri Amerika. (2012). ANSI/AIHA Z9.5-2012 Ventilasi Laboratorium . Gereja Falls, VA: AIHA.
- Cooper, CD & Gang, F.C. (2011). Pengendalian Polusi Udara: Pendekatan Desain (edisi ke-4). Long Grove, IL: Pers Waveland.
- Biro IPPC Eropa. (2023). Dokumen Referensi Teknik Terbaik yang Tersedia (BAT) untuk Sistem Pengolahan/Pengelolaan Air Limbah dan Gas Limbah Umum di Sektor Kimia . Seville: Pusat Penelitian Bersama.
