Ⅰ.. Prinsip kerja menara semprot horizontal
Menara semprot horizontal adalah peralatan pemurnian gas yang efisien, terutama digunakan untuk mengolah polutan dalam gas limbah industri, seperti kabut asam, kabut alkali, gas organik, dan bahan partikulat.
1. Kontak aliran silang gas-cair
- Pemasukan gas buang: Gas buang dimasukkan ke badan menara horizontal melalui sistem kipas, biasanya masuk dari satu sisi atau tengah badan menara.
- Arah aliran udara: Gas buang mengalir secara horizontal pada badan menara, tegak lurus terhadap arah pergerakan cairan yang disemprotkan, membentuk kontak aliran silang.
- Mengurangi hambatan: Desain aliran udara horizontal ini secara efektif mengurangi hambatan aliran sistem dan mengurangi konsumsi energi kipas.
2. Penyemprotan dan Penyerapan
- Sistem sprinkler: Nosel bertekanan tinggi dipasang di menara untuk mengatomisasi dan menyemprotkan cairan yang diserap (air atau reagen kimia) untuk membentuk tetesan halus.
- Fungsi lapisan pengisi: Gas buang melewati lapisan pengisi (seperti cincin Bola dan cincin Lassi), dan bersentuhan penuh dengan film cair pada permukaan pengisi, sehingga meningkatkan area kontak gas-cair.
- Penyerapan Fisika dan Kimia: Polutan diserap atau diubah menjadi zat tidak berbahaya melalui adsorpsi fisik atau reaksi kimia (seperti netralisasi asam basa).
3. Defog dan emisi
- Perangkat penghilang kabut: Gas yang dimurnikan melewati lapisan penghilang kabut (pelat siklon atau pengisi cincin lascill) untuk menghilangkan tetesan cairan yang masuk dan mencegah kontaminasi sekunder.
- Emisi bersih: Gas yang telah diolah dibuang dari sisi lain menara untuk memenuhi standar perlindungan lingkungan.
4. Perulangan dan pemrosesan
- Sirkulasi cairan: Cairan semprotan dikumpulkan dari bagian bawah menara dan digunakan kembali setelah diberi tekanan oleh pompa air sirkulasi untuk mengurangi biaya pengoperasian.
- Pengolahan cairan limbah: Ganti atau perlakukan cairan limbah secara teratur untuk menghindari pengayaan kontaminan dan mempengaruhi efisiensi pemurnian.
II. Analisis Desain Struktur Menara Semprot Horisontal
Menara penyemprot horizontal memiliki desain kompak, sehingga cocok untuk aplikasi industri dengan ruang terbatas.

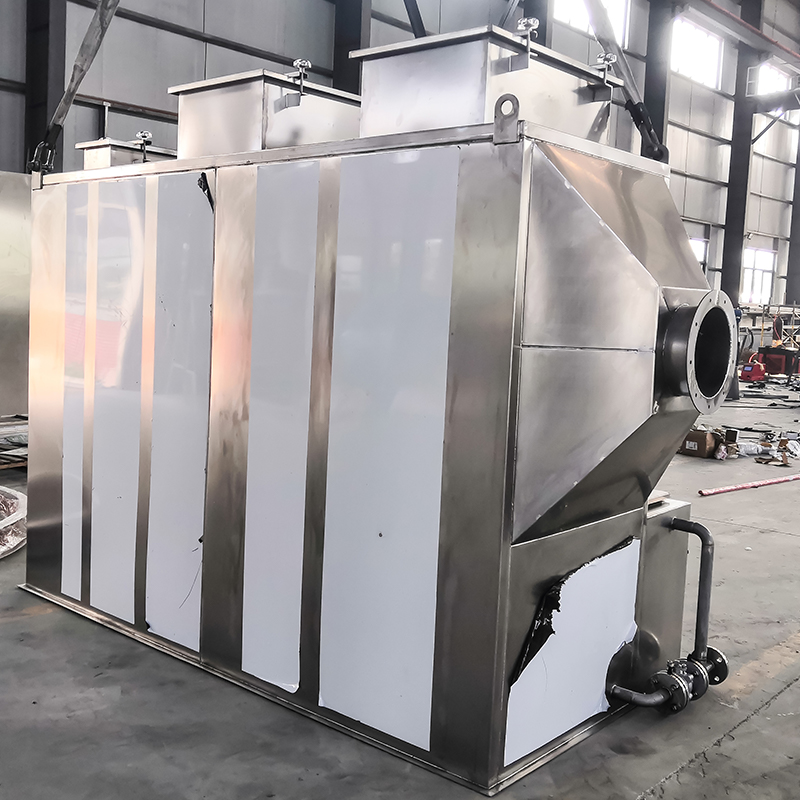

1. Struktur Menara
- Bentuk dan Bahan: Struktur silinder atau persegi horizontal, terbuat dari bahan tahan korosi (seperti baja tahan karat PP, FRP, dan 304/316).
- Desain Modular: Sambungan flensa tersegmentasi memudahkan transportasi dan pemasangan, beradaptasi dengan laju aliran udara yang bervariasi.
2. Sistem Semprot
- Pengaturan Nosel: Pengaturan horizontal dan berlapis-lapis memastikan cakupan cairan yang seragam dan meningkatkan efisiensi kontak gas-cair.
- Pemilihan Cairan Semprot: Reagen air atau kimia, seperti larutan asam atau alkali, dipilih berdasarkan komposisi gas buang untuk meningkatkan penyerapan.
3. Lapisan Pengepakan
- Jenis Pengepakan: Pengepakan dengan efisiensi tinggi, seperti cincin Pall dan cincin Raschig, memberikan luas permukaan yang besar dan resistansi rendah.
- Desain Berlapis: Pengepakan berlapis-lapis mengoptimalkan distribusi gas-cair dan mencegah penyumbatan dan penyaluran.
4. Lapisan Demist
- Tipe Demister: Pelat siklon atau cincin Raschig secara efektif menghilangkan tetesan cairan yang tertahan dari gas.
- Anti-Droplet Entrainment: Memastikan gas buang bebas tetesan untuk mencegah korosi atau kontaminasi pada peralatan hilir.

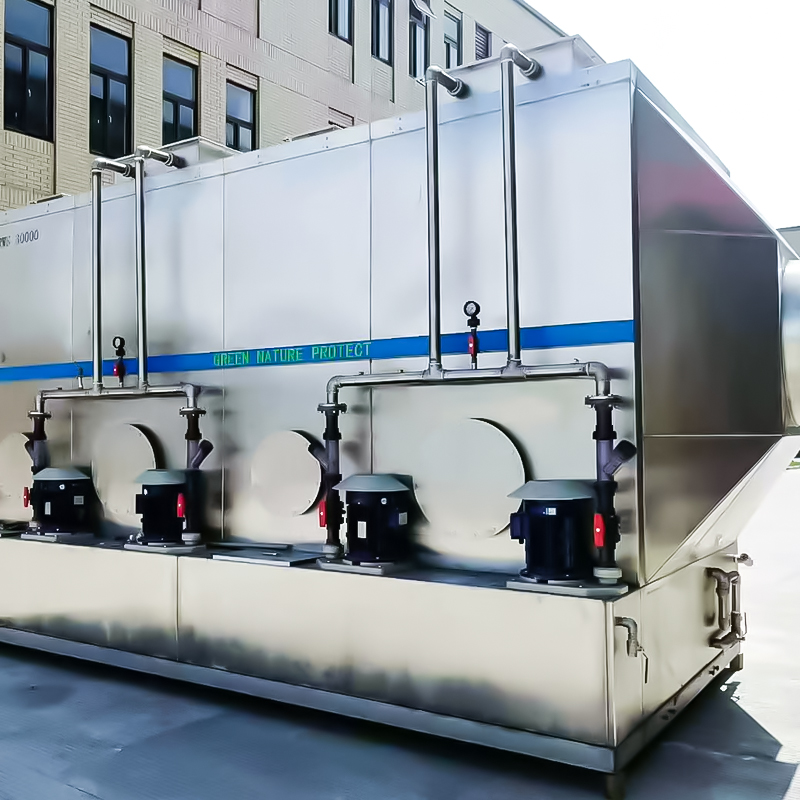

5. Sistem Sirkulasi
- Tangki Air Sirkulasi: Terletak di bagian bawah menara, menampung cairan semprotan dan dilengkapi dengan pengatur level dan pemantauan pH.
- Pompa Air Sirkulasi: Terbuat dari bahan tahan korosi (seperti plastik atau baja tahan karat) untuk memastikan pengoperasian yang stabil dalam jangka panjang.
6. Struktur Penolong

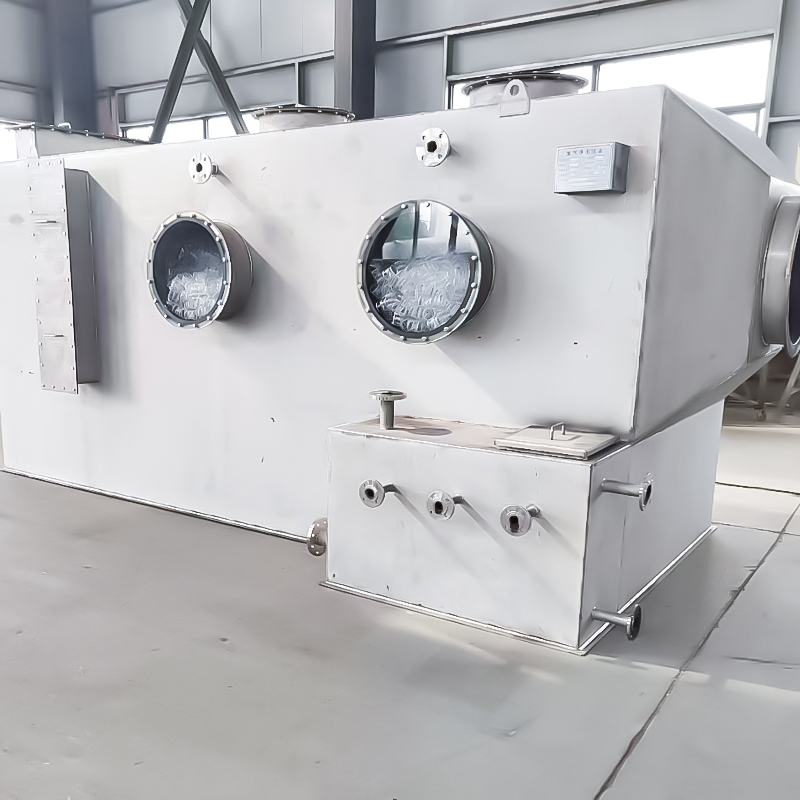

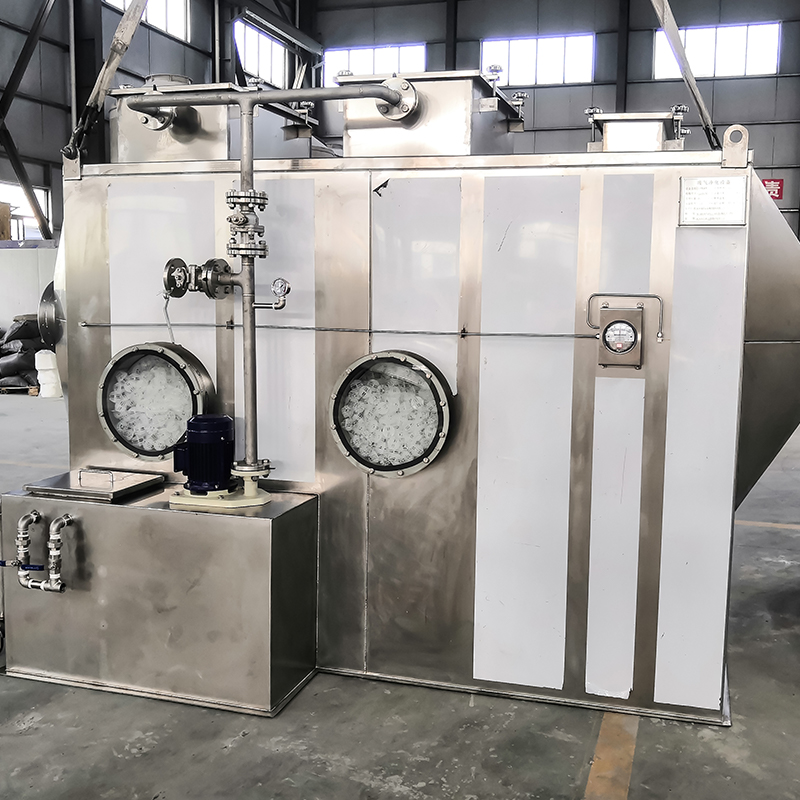

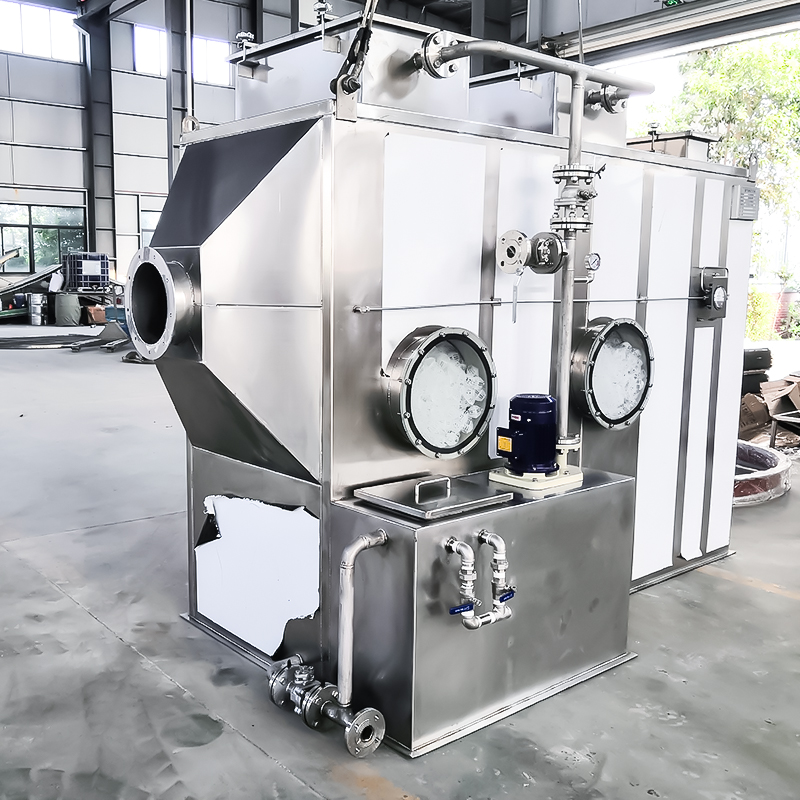

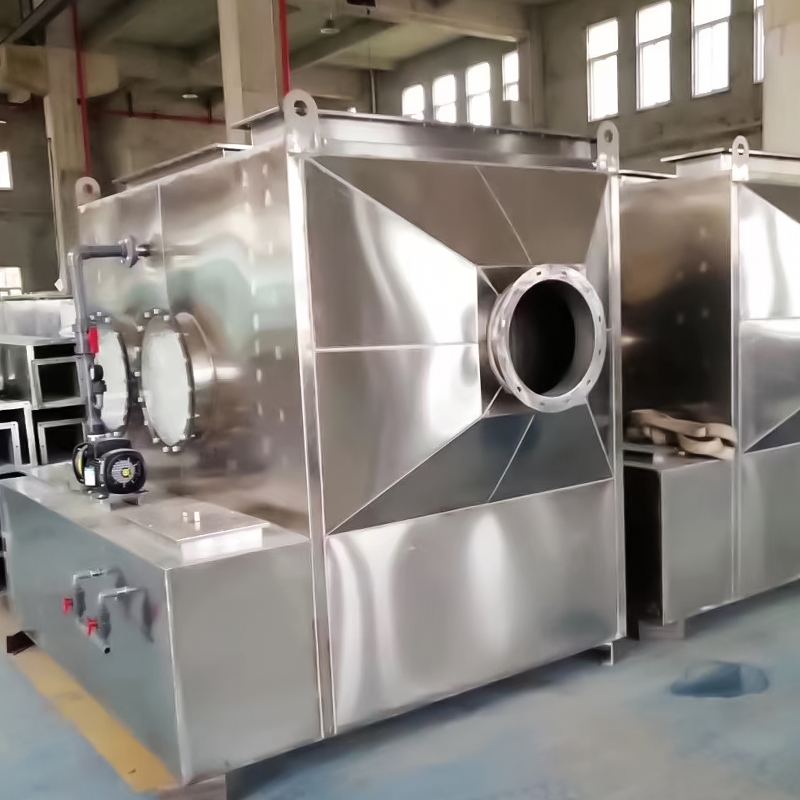

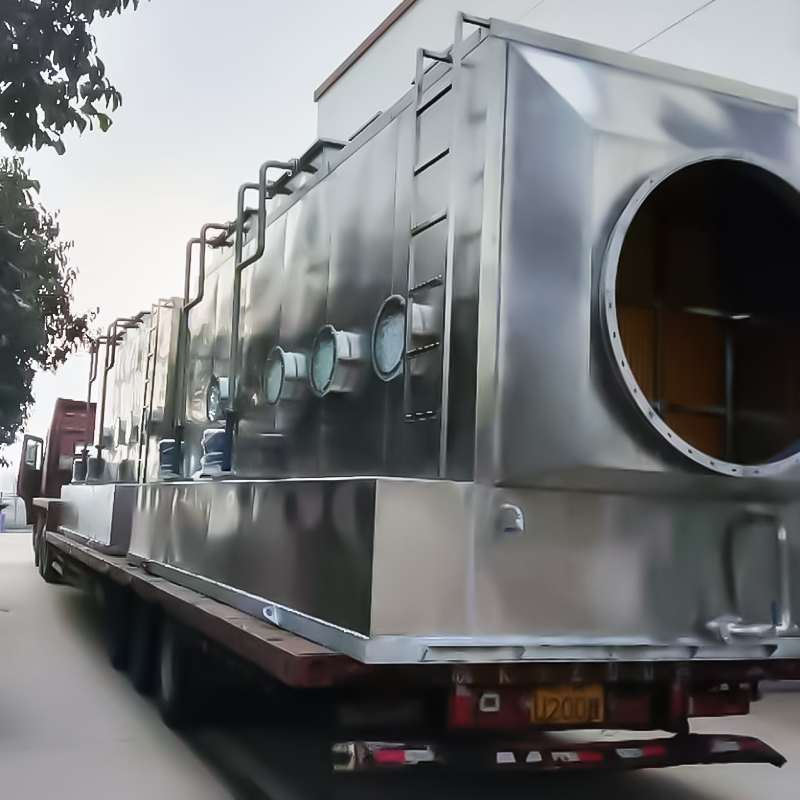

- Pelabuhan Inspeksi dan Jendela Pengamatan: Jendela inspeksi transparan dan port inspeksi disediakan untuk memudahkan perawatan dan inspeksi.
- Penopang dan Perlengkapan: Penopang dan perlengkapan yang stabil memastikan pengoperasian peralatan yang stabil.
AKU AKU AKU. Keuntungan menara semprot horizontal
- Pemurnian yang efisien: Efisiensi pemurnian mencapai lebih dari 90%, cocok untuk berbagai polutan.
- Hemat ruang: Desain horizontal, ketinggian lebih rendah, cocok untuk pemasangan di dalam ruangan.
- Biaya pengoperasian rendah: Daur ulang cairan semprotan untuk mengurangi konsumsi air dan konsumsi reagen kimia.
- Ketahanan korosi: Gunakan bahan tahan korosi untuk beradaptasi dengan lingkungan asam dan alkali dan memiliki masa pakai yang lama.
- Perawatan yang mudah: struktur sederhana, perawatan yang mudah, dan pengurangan biaya perawatan.
IV. Poin-Poin Penting Desain
- Analisis Parameter Gas Limbah: Menentukan dimensi menara dan jenis pengepakan berdasarkan komposisi gas limbah, konsentrasi, suhu, dan laju aliran.
- Kontrol Rasio Gas-Cair: Rancang laju aliran cairan semprotan secara rasional untuk memastikan kontak dan penyerapan yang cukup.
- Pemilihan Material: Pilih material menara yang sesuai berdasarkan sifat korosifnya, seperti PP dan baja tahan karat.
- Tindakan Keamanan: Pasang perangkat tahan ledakan dan pemantauan gas untuk memastikan pengoperasian yang aman.
Berdasarkan analisis di atas, menara penyemprot horizontal, dengan efisiensi tinggi, kekompakan, dan ketahanan terhadap korosi, telah menjadi peralatan penting untuk pengolahan gas limbah industri. Mereka dapat diterapkan secara luas dalam berbagai kondisi operasi dan membantu perusahaan mencapai standar lingkungan.
| Menara semprotan horizontal dapat menangani volume udara dari 5000 - 30000 m³, dan dapat disesuaikan dengan kebutuhan aktual. |
| Nomor Seri | Nama | Spesifikasi (Panjang * Lebar * Tinggi, satuan: mm) | Satuan | Kuantitas | Keterangan |
| 1 | Menara semprotan horizontal (menangani volume udara: 5000 m³/jam) | 2500 (termasuk ukuran diameter variabel) * 1200 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik.
2. Kecepatan menara kosong: 1,5 meter per detik;
3. Sistem semprotan satu lapis dengan nozel spiral 4 × 4 inci;
4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm;
5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm;
6. Dua port inspeksi kaca tempered transparan Ø500mm;
7. Diameter saluran masuk/keluar: 400mm;
8. Satu tangki dosis bahan kimia terintegrasi di samping;
9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 1,5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 169m³/jam, angkat: 15m, motor hemat energi dua tahap |
| 2 | Menara semprotan horizontal (menangani volume udara: 10.000 m³/jam) | 3000 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik;
2) Kecepatan menara kosong: 1,5 meter per detik;
3) Satu lapisan semprotan dengan enam nozel spiral 4 inci;
4) Satu lapis cincin Pall Ø50mm yang dikemas ≥600mm;
5) Satu lapisan penghilang kabut wire mesh PP ≥200mm;
6) Dua port inspeksi kaca tempered transparan Ø500mm;
7) Diameter saluran masuk/keluar: ￠600mm;
8) Satu tangki dosis bahan kimia terintegrasi di samping.
9) Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 2.2kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 24m³/jam, angkat: 20m, motor hemat energi dua tahap |
| 3 | Menara semprotan horizontal (menangani volume udara: 15000 m³/jam) | 3600 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik.
2. Kecepatan menara kosong: 1,5 meter per detik;
3. Sistem semprotan satu lapis dengan 8 nozel spiral 1/4 inci;
4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm;
5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm;
6. Dua port inspeksi kaca tempered transparan Ø500mm;
7. Diameter saluran masuk/keluar: 700mm;
8. Satu tangki dosis bahan kimia terintegrasi di samping;
9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 3,75kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 28m³/jam, angkat: 28m, motor hemat energi dua tahap |
| 4 | Menara semprotan horizontal (menangani volume udara: 20.000 m³/jam) | 4200 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik.
2) Kecepatan menara kosong: 1,5 meter per detik;
3) Satu lapisan semprotan dengan 8 nozel spiral 1/4 inci;
4) Satu lapis cincin Pall Ø50mm yang dikemas ≥600mm;
5) Satu lapisan penghilang kabut wire mesh PP ≥200mm;
6) Dua port inspeksi kaca tempered transparan Ø500mm;
7) Diameter saluran masuk/keluar: 800mm;
8) Satu tangki dosis bahan kimia terintegrasi di samping.
9) Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| | | | | |
| | Pompa sirkulasi | 3,75kw | Tetapkan | 1 | Pompa Tahan Korosi PP Berlari Kering Vertikal
Laju Aliran: 28 m³/jam
Kepala: 28 m
Motor Efisiensi Energi Tingkat 2
Merek: Riyiguobao |
| 5 | Menara semprotan horizontal (menangani volume udara: 25000 m³/jam) | 4100 (termasuk ukuran diameter variabel) * 2000 (tidak termasuk ukuran tangki air) * 1900 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik.
2. Kecepatan menara kosong: 1,5 meter per detik;
3. Sistem semprotan satu lapis dengan 10 nozel spiral 4 inci;
4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm;
5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm;
6. Dua port inspeksi kaca tempered transparan Ø500mm;
7. Diameter saluran masuk/keluar: ￠900mm;
8. Satu tangki dosis bahan kimia terintegrasi di samping;
9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 5.5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 38m³/jam, angkat: 32m, motor hemat energi dua tahap, merek: Rizhao Guobao; |
| 6 | Menara semprotan horizontal (menangani volume udara: 30000 m³/jam) | 4500 (termasuk ukuran diameter variabel) * 2000 (tidak termasuk ukuran tangki air) * 1900 | Tetapkan | 1 | 10. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik.
11. Kecepatan menara kosong: 1,5 meter per detik;
12. Sistem semprotan satu lapis dengan 13 nozel spiral 4 inci;
13. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm;
14. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm;
15. Dua port inspeksi kaca tempered transparan Ø500mm;
16. Diameter saluran masuk/keluar: ￠1000mm;
17. Satu tangki dosis bahan kimia terintegrasi di samping.
Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 7.5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 50m³/jam, angkat: 38m, motor hemat energi dua tahap, merek: Rizhao Guobao; |
| - | Spesifikasi lainnya
Kustomisasi non-standar | - | - | - |
