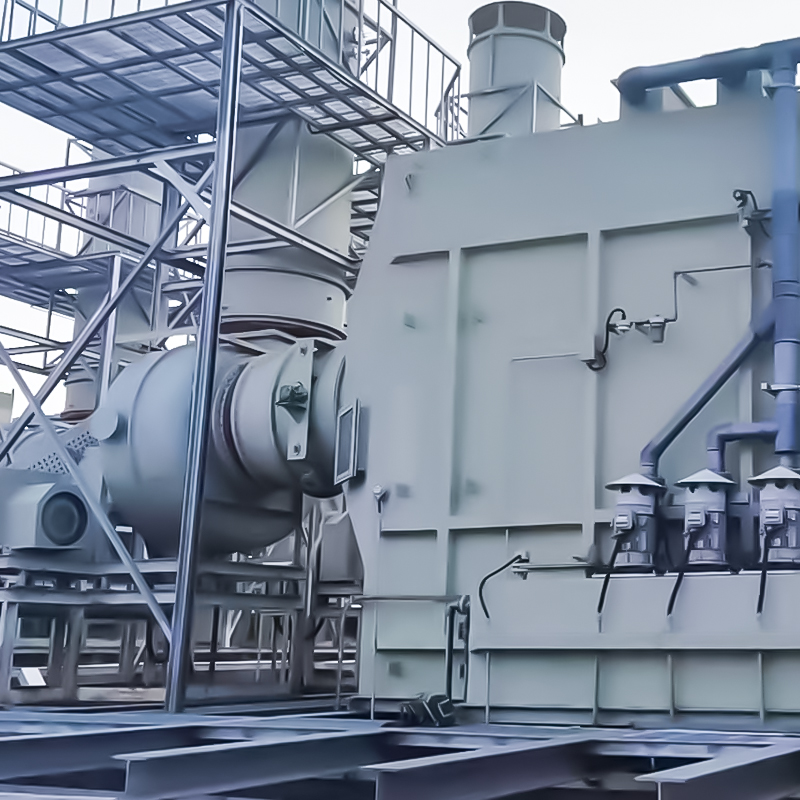

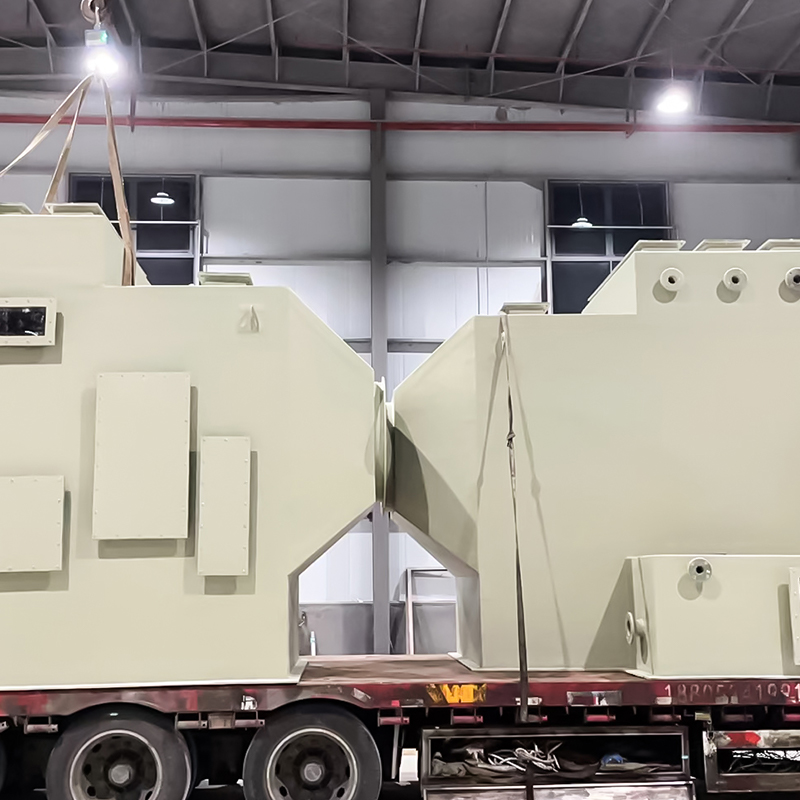

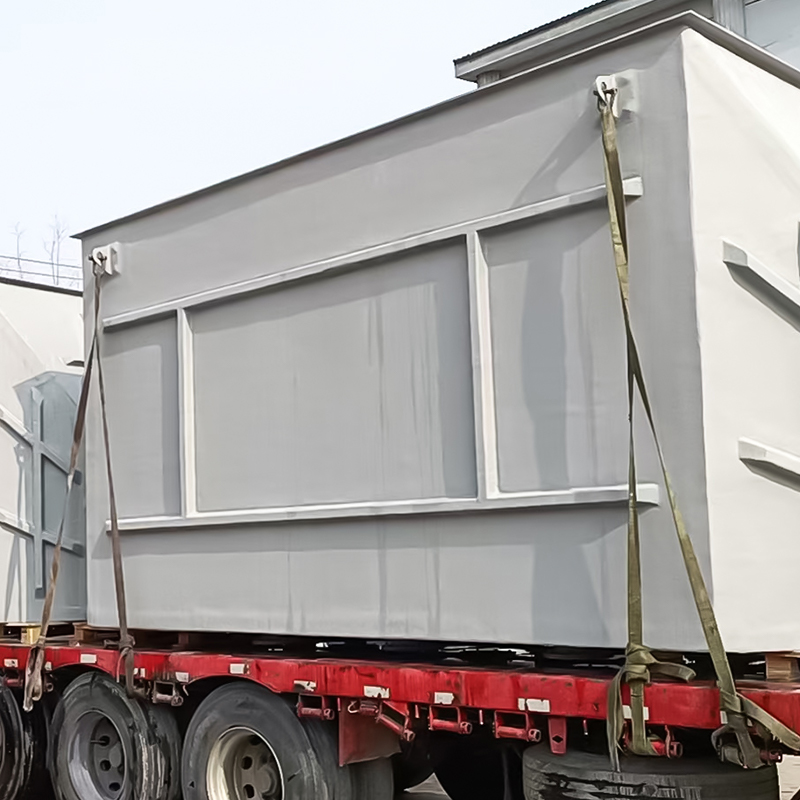

Prinsip kerja menara scrubber horizontal fiberglass
Scrubber horizontal dari fiberglass adalah peralatan pemurnian gas limbah yang disusun secara horizontal, terbuat dari bahan fiberglass (asam-alkali, tahan korosi). Intinya adalah mencapai pemurnian gas limbah melalui perpindahan massa kontak gas-cair.
Proses spesifiknya adalah sebagai berikut:
1. Saluran masuk gas buang: Gas buang yang akan diolah masuk secara horizontal dari salah satu ujung badan menara dan mengalir secara stabil di sepanjang saluran di menara untuk menghindari masalah hambatan yang disebabkan oleh naiknya aliran udara menara vertikal.
2. Semprotan cairan pencuci: Beberapa kelompok perangkat penyemprot (termasuk pompa, pipa, dan nozel) dipasang di menara. Cairan pencuci (air bersih atau larutan kimia) diberi tekanan dan diatomisasi menjadi tetesan halus, dan disemprotkan secara merata pada jalur aliran udara untuk membentuk area kabut cair yang menutupi penampang.
3. Bereaksi sepenuhnya oleh gas dan cairan: Gas limbah yang mengalir secara horizontal bersentuhan penuh dengan tetesan yang diatomisasi, dan polutan (seperti debu, gas asam, bahan organik terlarut, dll.) dalam gas limbah ditangkap oleh tetesan:
- Debu mengendap setelah menempel pada tetesan cairan;
- Reaksi netralisasi antara gas asam (seperti SO₂, HCl) dan cairan pencuci basa;
- Bahan organik yang larut dalam air diserap oleh cairan pencuci.
4. Pelepasan gas pemurnian: Gas yang telah diproses dibuang dari saluran keluar udara melalui alat penghilang kabut (seperti pelat penyekat, wire mesh) di ujung lain badan menara.
5. Pengolahan cairan limbah: Cairan pencuci yang mengandung polutan dikumpulkan di bagian bawah menara, dibuang melalui saluran pembuangan, dan selanjutnya masuk ke sistem pengolahan air limbah.
Pengantar efisiensi pemurnian menara cuci horizontal fiberglass
Efisiensi pemurniannya dipengaruhi oleh komposisi gas buang, parameter peralatan, dll., dan umumnya cocok untuk pengolahan gas buang dengan konsentrasi sedang dan rendah. Kinerja spesifiknya adalah sebagai berikut:
1. Efisiensi pemurnian berbagai polutan
- Debu: Untuk debu dengan ukuran partikel lebih dari 10μm, efisiensi pemurnian dapat mencapai 85%-95%; efisiensi debu halus 5-10μm adalah sekitar 70%-85% (efek atomisasi nosel perlu dioptimalkan).
- Gas asam/basa: Ketika gas asam (seperti SO₂, HCl) diolah dengan cairan pencuci basa, efisiensinya biasanya di atas 90%; gas alkali (seperti NH₃) diolah dengan cairan pencuci asam, dan efisiensinya serupa.
- Gas limbah organik yang larut dalam air, seperti metanol, aseton, dll., memiliki efisiensi sekitar 75%-90%; bahan organik yang larut dalam air memiliki efisiensi yang rendah (biasanya kurang dari 60%) dan perlu dilengkapi dengan pelarut khusus.
2. Faktor kunci yang mempengaruhi efisiensi
- Area kontak gas-cair: Semakin baik efek atomisasi nosel (semakin tipis tetesannya), semakin besar kerapatan semprotan, semakin memadai kontaknya, dan semakin tinggi efisiensinya.
- Waktu tinggal: Struktur horizontal memperluas jalur aliran gas buang di menara, dan waktu tinggal biasanya lebih lama dibandingkan menara vertikal (1,5-3 detik), dengan reaksi yang lebih memadai dan efisiensi yang lebih stabil.
- Parameter cairan pencuci: seperti nilai pH (netralisasi asam dan basa perlu dijaga pada kisaran yang sesuai), volume sirkulasi (tidak mencukupi akan menyebabkan penurunan efisiensi).
- Kecepatan aliran udara: Kecepatan aliran yang terlalu tinggi akan memperpendek waktu kontak gas-cair dan mengurangi efisiensi; kecepatan aliran yang terlalu rendah dapat meningkatkan volume peralatan, dan kecepatan aliran yang wajar (biasanya 1-3m/s) perlu dirancang.
3. Skenario yang berlaku
Efisiensi pemurnian secara keseluruhan dapat memenuhi persyaratan emisi sebagian besar gas limbah industri (seperti gas limbah kimia, pelapisan listrik, dan pengawetan), dan sangat cocok untuk mengolah gas limbah yang mengandung polutan konsentrasi korosif, sedang, dan rendah. Jika Anda mengolah gas limbah dengan konsentrasi tinggi atau komponen kompleks, disarankan untuk menggunakannya dalam kombinasi dengan proses lain (seperti adsorpsi karbon aktif) untuk meningkatkan efek pemurnian.
| Menara semprotan horizontal dapat menangani volume udara dari 5000 - 30000 m³, dan dapat disesuaikan dengan kebutuhan aktual. | |||||
| Nomor Seri | Nama | Spesifikasi (Panjang * Lebar * Tinggi, satuan: mm) | Satuan | Kuantitas | Keterangan |
| 1 | Menara semprotan horizontal (menangani volume udara: 5000 m³/jam) | 2500 (termasuk ukuran diameter variabel) * 1200 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2. Kecepatan menara kosong: 1,5 meter per detik; 3. Sistem semprotan satu lapis dengan nozel spiral 4 × 4 inci; 4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 6. Dua port inspeksi kaca tempered transparan Ø500mm; 7. Diameter saluran masuk/keluar: 400mm; 8. Satu tangki dosis bahan kimia terintegrasi di samping; 9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 1,5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 169m³/jam, angkat: 15m, motor hemat energi dua tahap |
| 2 | Menara semprotan horizontal (menangani volume udara: 10.000 m³/jam) | 3000 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik; 2) Kecepatan menara kosong: 1,5 meter per detik; 3) Satu lapisan semprotan dengan enam nozel spiral 4 inci; 4) Satu lapis cincin Pall Ø50mm yang dikemas ≥600mm; 5) Satu lapisan penghilang kabut wire mesh PP ≥200mm; 6) Dua port inspeksi kaca tempered transparan Ø500mm; 7) Diameter saluran masuk/keluar: ￠600mm; 8) Satu tangki dosis bahan kimia terintegrasi di samping. 9) Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 2.2kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 24m³/jam, angkat: 20m, motor hemat energi dua tahap |
| 3 | Menara semprotan horizontal (menangani volume udara: 15000 m³/jam) | 3600 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2. Kecepatan menara kosong: 1,5 meter per detik; 3. Sistem semprotan satu lapis dengan 8 nozel spiral 1/4 inci; 4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 6. Dua port inspeksi kaca tempered transparan Ø500mm; 7. Diameter saluran masuk/keluar: 700mm; 8. Satu tangki dosis bahan kimia terintegrasi di samping; 9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 3,75kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 28m³/jam, angkat: 28m, motor hemat energi dua tahap |
| 4 | Menara semprotan horizontal (menangani volume udara: 20.000 m³/jam) | 4200 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2) Kecepatan menara kosong: 1,5 meter per detik; 3) Satu lapisan semprotan dengan 8 nozel spiral 1/4 inci; 4) Satu lapis cincin Pall Ø50mm yang dikemas ≥600mm; 5) Satu lapisan penghilang kabut wire mesh PP ≥200mm; 6) Dua port inspeksi kaca tempered transparan Ø500mm; 7) Diameter saluran masuk/keluar: 800mm; 8) Satu tangki dosis bahan kimia terintegrasi di samping. 9) Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| Pompa sirkulasi | 3,75kw | Tetapkan | 1 | Pompa Tahan Korosi PP Berlari Kering Vertikal Laju Aliran: 28 m³/jam Kepala: 28 m Motor Efisiensi Energi Tingkat 2 Merek: Riyiguobao | |
| 5 | Menara semprotan horizontal (menangani volume udara: 25000 m³/jam) | 4100 (termasuk ukuran diameter variabel) * 2000 (tidak termasuk ukuran tangki air) * 1900 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2. Kecepatan menara kosong: 1,5 meter per detik; 3. Sistem semprotan satu lapis dengan 10 nozel spiral 4 inci; 4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 6. Dua port inspeksi kaca tempered transparan Ø500mm; 7. Diameter saluran masuk/keluar: ￠900mm; 8. Satu tangki dosis bahan kimia terintegrasi di samping; 9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 5.5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 38m³/jam, angkat: 32m, motor hemat energi dua tahap, merek: Rizhao Guobao; |
| 6 | Menara semprotan horizontal (menangani volume udara: 30000 m³/jam) | 4500 (termasuk ukuran diameter variabel) * 2000 (tidak termasuk ukuran tangki air) * 1900 | Tetapkan | 1 | 10. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 11. Kecepatan menara kosong: 1,5 meter per detik; 12. Sistem semprotan satu lapis dengan 13 nozel spiral 4 inci; 13. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 14. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 15. Dua port inspeksi kaca tempered transparan Ø500mm; 16. Diameter saluran masuk/keluar: ￠1000mm; 17. Satu tangki dosis bahan kimia terintegrasi di samping. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 7.5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 50m³/jam, angkat: 38m, motor hemat energi dua tahap, merek: Rizhao Guobao; |
| - | Spesifikasi lainnya Kustomisasi non-standar | - | - | - | |
