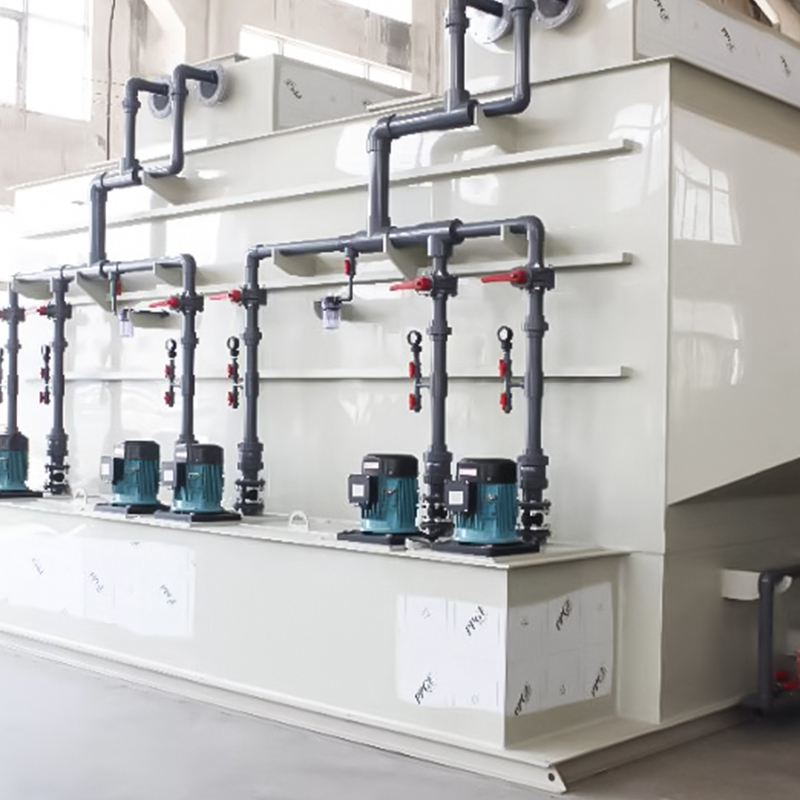

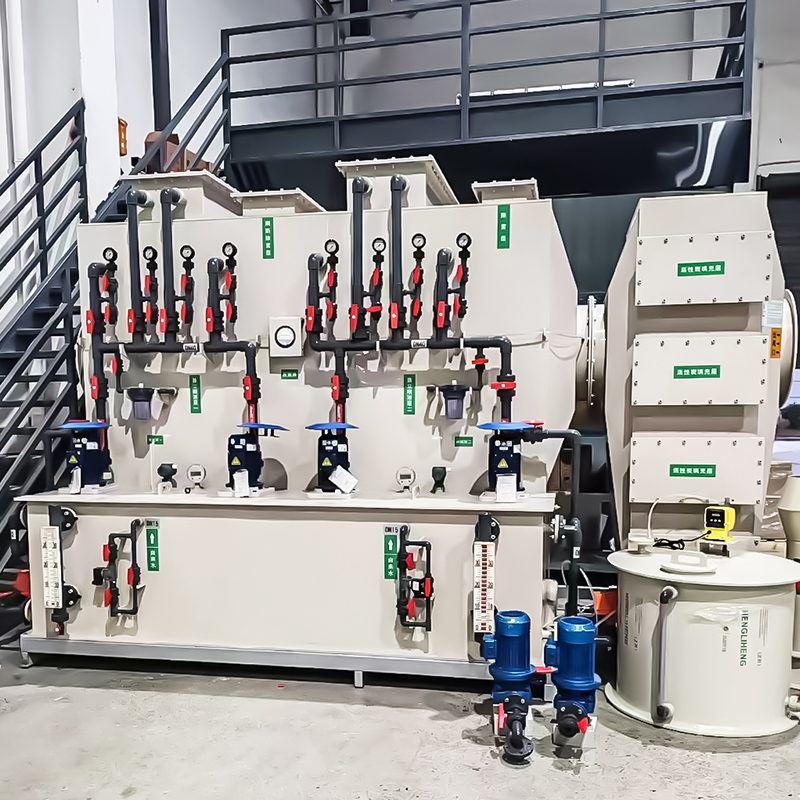

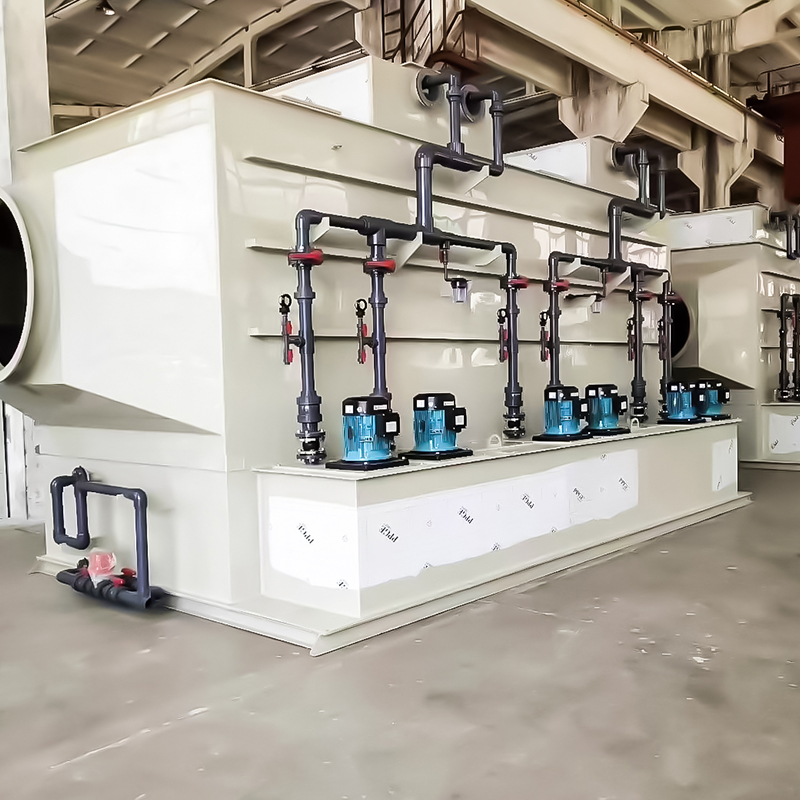

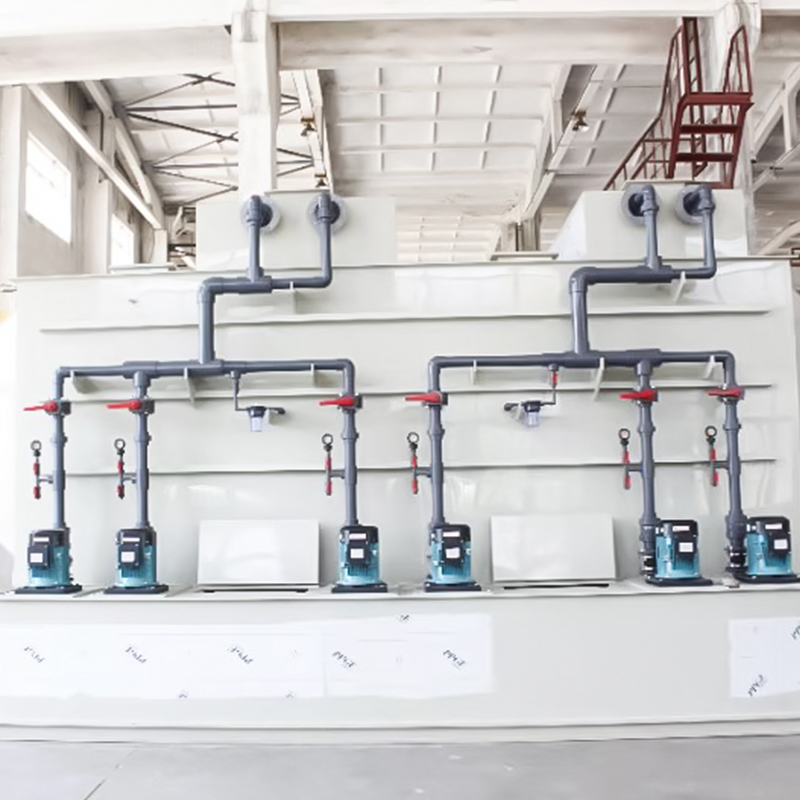

Prinsip kerja menara semprot horizontal
The horizontal spray tower realizes exhaust gas purification through gas-liquid contact. The core is to absorb or neutralize pollutants in the waste gas using spray liquid (clean water, chemicals, etc.).
Proses spesifiknya adalah sebagai berikut:
1. Saluran masuk gas buang: Gas buang masuk secara horizontal dari salah satu ujung badan menara dan mengalir sepanjang saluran di menara.
2. Atomisasi semprotan: Tetapkanelah sistem semprotan (pompa, pipa, nosel) memberi tekanan pada cairan, sistem tersebut mengatomisasinya menjadi tetesan halus melalui nosel dan didistribusikan secara merata di menara.
3. Reaksi gas-cair: Tetesan yang diatomisasi bersentuhan penuh dengan gas limbah yang mengalir secara horizontal, dan polutan teradsorpsi secara fisik (seperti adhesi debu) atau reaksi kimia (seperti netralisasi asam-basa).
4. Pelepasan gas pemurnian: Gas yang diproses dikeluarkan dari ujung lainnya dengan alat penghilang kabut.
5. Pengolahan cairan limbah: Cairan limbah yang menyerap polutan dibuang dari dasar menara dan memasuki sistem pengolahan selanjutnya.
Analisis desain struktur menara semprot horizontal
Strukturnya perlu dirancang untuk "meningkatkan efisiensi kontak gas-cair" dan "memastikan stabilitas operasi", dan komponen intinya meliputi:
1. Struktur menara
- Bahan: Pilih sesuai dengan ketahanan korosi gas limbah (seperti plastik PP, fiberglass, baja karbon anti korosi), untuk memastikan ketahanan asam dan alkali serta ketahanan suhu tinggi.
- Ukuran: Panjangnya dirancang sesuai dengan volume pengolahan gas buang dan waktu tinggal (biasanya, gas buang harus disimpan di menara selama 1-3 detik), dan lebar serta tinggi harus sesuai dengan rentang cakupan semprotan untuk menghindari arus pendek aliran udara.
2. Perangkat pemasukan dan pengeluaran udara
- Asupan udara: Sebagian besar dirancang sebagai port suar atau tipe yang dapat diperluas secara bertahap, sehingga gas buang didistribusikan secara merata ke badan menara, menghindari perawatan yang tidak memadai karena aliran udara lokal yang berlebihan.
- Saluran keluar udara: Terletak di seberang saluran masuk udara, perangkat penghilang kabut (seperti pelat penyekat dan perangkat penghilang kabut kawat) perlu dipasang untuk mencegah tetesan cairan keluar bersama gas yang dimurnikan.
3. Sistem penyiram
- Nozel: Komponen utama harus memiliki efek atomisasi yang baik (diameter tetesan adalah 100-300μm, dan didistribusikan secara merata. Nozel kerucut berongga atau nozel spiral sering digunakan; kuantitas dan tata letak harus menutupi seluruh penampang aliran udara untuk menghindari titik buta.
- Pipa dan pompa: Pipa harus anti korosi, dan kepala pompa serta laju aliran harus sesuai dengan persyaratan nosel untuk memastikan stabilitas tekanan semprotan.
4. Area kontak gas-cair
- Beberapa badan menara akan diisi (seperti bale ring, step ring) atau baffle untuk meningkatkan luas dan waktu kontak gas-cair, serta meningkatkan efisiensi penyerapan (terutama untuk gas buang konsentrasi rendah).
5. Sistem penyimpanan dan drainase cairan
- Area penyimpanan cairan di bagian bawah menara: Untuk menyimpan semprotan, volume yang cukup harus dirancang, dan pengukur ketinggian cairan harus dipasang untuk mengontrol volume cairan.
- Pelabuhan pembuangan cairan: terletak di bagian bawah tempat penyimpanan cairan untuk memudahkan pembuangan limbah cair; beberapa dirancang dengan pompa sirkulasi, yang dapat mendaur ulang cairan tak jenuh dan mengurangi konsumsi obat.
6. Struktur bantu
- Lubang inspeksi (untuk memudahkan perawatan nozel dan pengisi), jendela observasi (memantau status pengoperasian internal), lapisan anti korosi (memperpanjang umur menara), dll.
Rancang poin-poin penting
- Pencocokan laju aliran gas-cair: Laju aliran gas buang terlalu tinggi, dan cairan mudah dibawa. Jika terlalu rendah maka efisiensi pengolahan akan rendah dan perlu dioptimalkan melalui perhitungan.
- Kontrol resistensi: Desain struktural perlu mengurangi hambatan aliran udara dan mengurangi konsumsi energi kipas.
- Anti korosi dan tahan suhu: Pilih bahan yang sesuai sesuai dengan komposisi gas limbah (seperti belerang dan klorin) dan suhu untuk menghindari korosi peralatan.
Melalui desain yang masuk akal, menara semprotan horizontal dapat secara efisien menangani gas limbah debu, asam, dan alkali, serta beberapa gas limbah organik, dan cocok untuk industri kimia, pelapisan, pelapisan listrik, dan industri lainnya.
| Menara semprotan horizontal dapat menangani volume udara dari 5000 - 30000 m³, dan dapat disesuaikan dengan kebutuhan aktual. | |||||
| Nomor Seri | Nama | Spesifikasi (Panjang * Lebar * Tinggi, satuan: mm) | Satuan | Kuantitas | Keterangan |
| 1 | Menara semprotan horizontal (menangani volume udara: 5000 m³/jam) | 2500 (termasuk ukuran diameter variabel) * 1200 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2. Kecepatan menara kosong: 1,5 meter per detik; 3. Sistem semprotan satu lapis dengan nozel spiral 4 × 4 inci; 4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 6. Dua port inspeksi kaca tempered transparan Ø500mm; 7. Diameter saluran masuk/keluar: 400mm; 8. Satu tangki dosis bahan kimia terintegrasi di samping; 9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 1,5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 169m³/jam, angkat: 15m, motor hemat energi dua tahap |
| 2 | Menara semprotan horizontal (menangani volume udara: 10.000 m³/jam) | 3000 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik; 2) Kecepatan menara kosong: 1,5 meter per detik; 3) Satu lapisan semprotan dengan enam nozel spiral 4 inci; 4) Satu lapis cincin Pall Ø50mm yang dikemas ≥600mm; 5) Satu lapisan penghilang kabut wire mesh PP ≥200mm; 6) Dua port inspeksi kaca tempered transparan Ø500mm; 7) Diameter saluran masuk/keluar: ￠600mm; 8) Satu tangki dosis bahan kimia terintegrasi di samping. 9) Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 2.2kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 24m³/jam, angkat: 20m, motor hemat energi dua tahap |
| 3 | Menara semprotan horizontal (menangani volume udara: 15000 m³/jam) | 3600 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2. Kecepatan menara kosong: 1,5 meter per detik; 3. Sistem semprotan satu lapis dengan 8 nozel spiral 1/4 inci; 4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 6. Dua port inspeksi kaca tempered transparan Ø500mm; 7. Diameter saluran masuk/keluar: 700mm; 8. Satu tangki dosis bahan kimia terintegrasi di samping; 9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 3,75kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 28m³/jam, angkat: 28m, motor hemat energi dua tahap |
| 4 | Menara semprotan horizontal (menangani volume udara: 20.000 m³/jam) | 4200 (termasuk ukuran diameter variabel) * 1500 (tidak termasuk ukuran tangki air) * 1800 | Tetapkan | 1 | 1) Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2) Kecepatan menara kosong: 1,5 meter per detik; 3) Satu lapisan semprotan dengan 8 nozel spiral 1/4 inci; 4) Satu lapis cincin Pall Ø50mm yang dikemas ≥600mm; 5) Satu lapisan penghilang kabut wire mesh PP ≥200mm; 6) Dua port inspeksi kaca tempered transparan Ø500mm; 7) Diameter saluran masuk/keluar: 800mm; 8) Satu tangki dosis bahan kimia terintegrasi di samping. 9) Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| Pompa sirkulasi | 3,75kw | Tetapkan | 1 | Pompa Tahan Korosi PP Berlari Kering Vertikal Laju Aliran: 28 m³/jam Kepala: 28 m Motor Efisiensi Energi Tingkat 2 Merek: Riyiguobao | |
| 5 | Menara semprotan horizontal (menangani volume udara: 25000 m³/jam) | 4100 (termasuk ukuran diameter variabel) * 2000 (tidak termasuk ukuran tangki air) * 1900 | Tetapkan | 1 | 1. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 2. Kecepatan menara kosong: 1,5 meter per detik; 3. Sistem semprotan satu lapis dengan 10 nozel spiral 4 inci; 4. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 5. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 6. Dua port inspeksi kaca tempered transparan Ø500mm; 7. Diameter saluran masuk/keluar: ￠900mm; 8. Satu tangki dosis bahan kimia terintegrasi di samping; 9. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 5.5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 38m³/jam, angkat: 32m, motor hemat energi dua tahap, merek: Rizhao Guobao; |
| 6 | Menara semprotan horizontal (menangani volume udara: 30000 m³/jam) | 4500 (termasuk ukuran diameter variabel) * 2000 (tidak termasuk ukuran tangki air) * 1900 | Tetapkan | 1 | 10. Bahan peralatan meliputi PP, baja tahan karat 304, dan FRP, dengan ketebalan yang disesuaikan untuk memenuhi persyaratan spesifik pabrik. 11. Kecepatan menara kosong: 1,5 meter per detik; 12. Sistem semprotan satu lapis dengan 13 nozel spiral 4 inci; 13. Lapisan tunggal cincin Pall Ø50mm yang dikemas ≥600mm; 14. Lapisan tunggal penghilang kabut wire mesh PP ≥200mm; 15. Dua port inspeksi kaca tempered transparan Ø500mm; 16. Diameter saluran masuk/keluar: ￠1000mm; 17. Satu tangki dosis bahan kimia terintegrasi di samping. Satu lubang pembuangan, lubang pelimpah, sistem pengisian air yang dioperasikan secara manual/otomatis dengan pelampung; |
| - | Pompa sirkulasi | 7.5kw | Tetapkan | 1 | Pompa anti korosi PP tahan asam dan alkali vertikal, aliran: 50m³/jam, angkat: 38m, motor hemat energi dua tahap, merek: Rizhao Guobao; |
| - | Spesifikasi lainnya Kustomisasi non-standar | - | - | - | |
