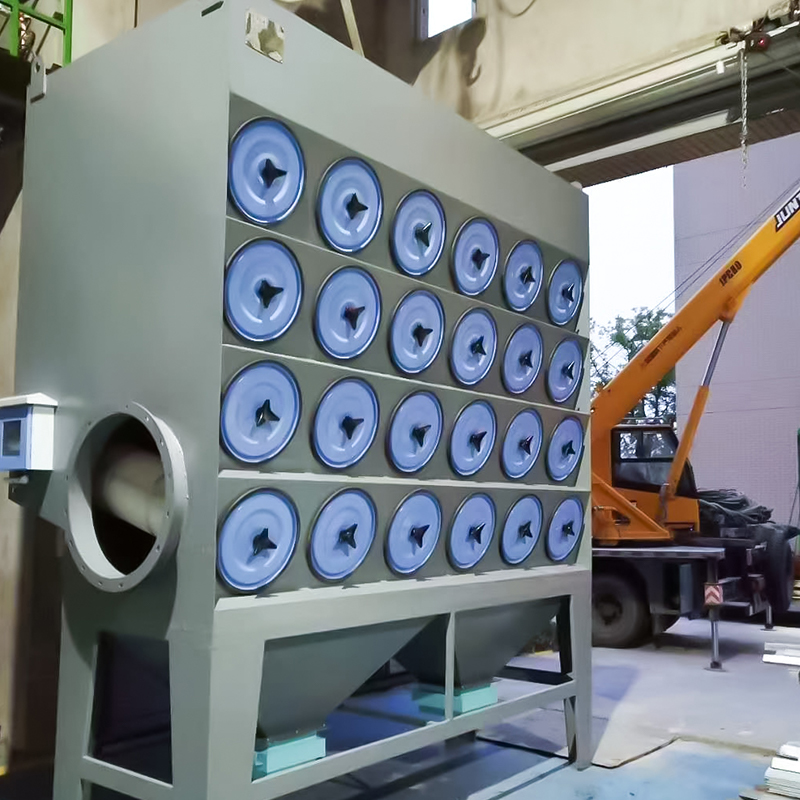

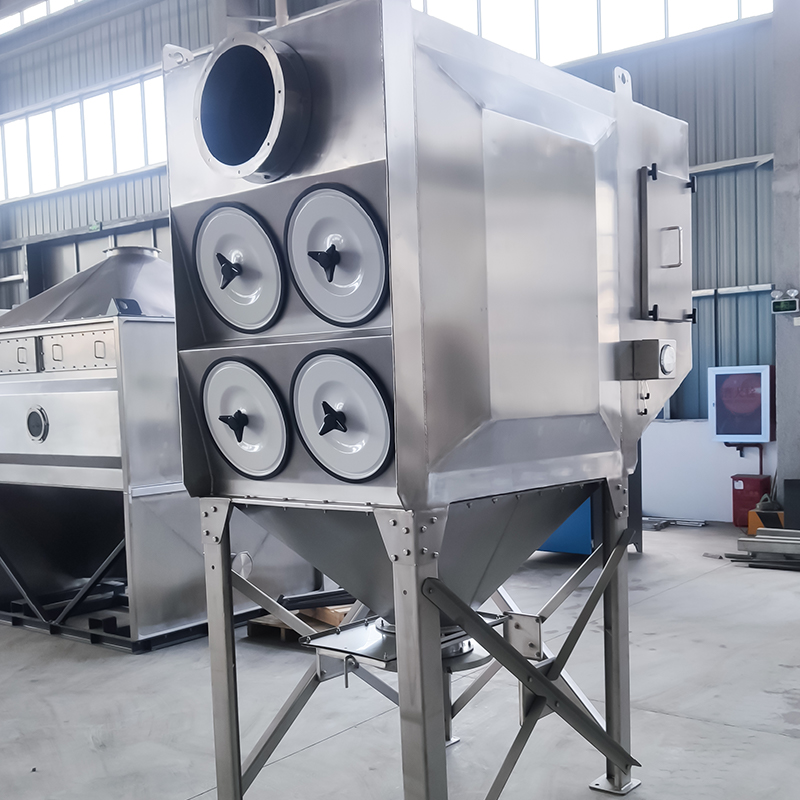

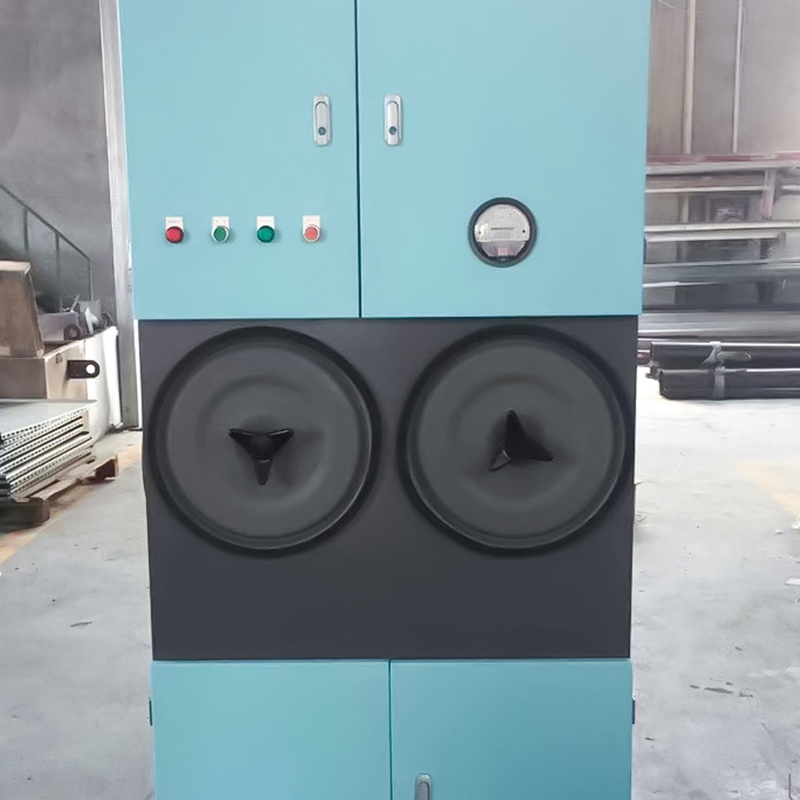

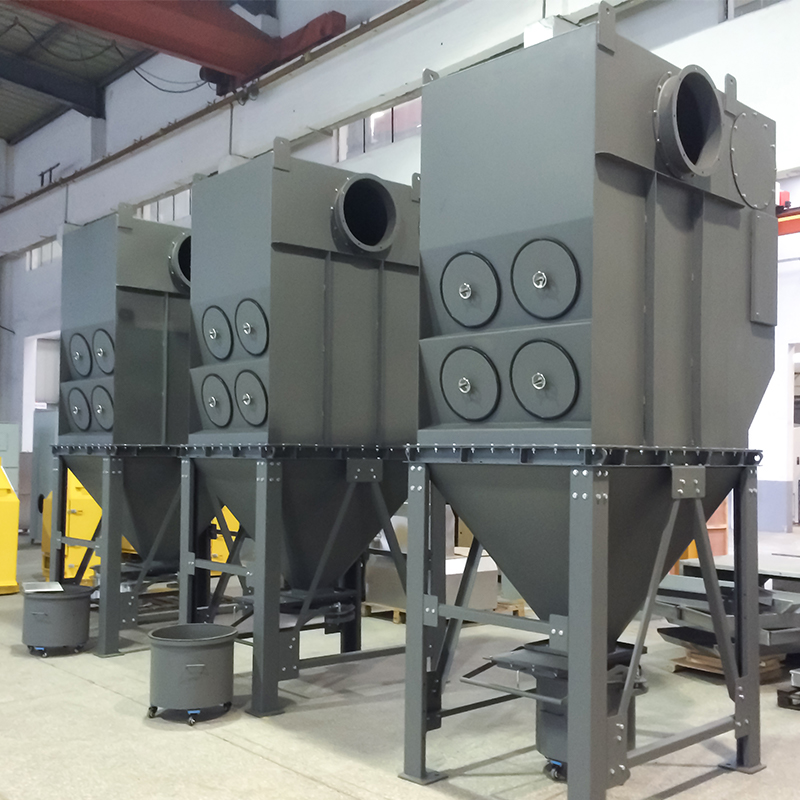

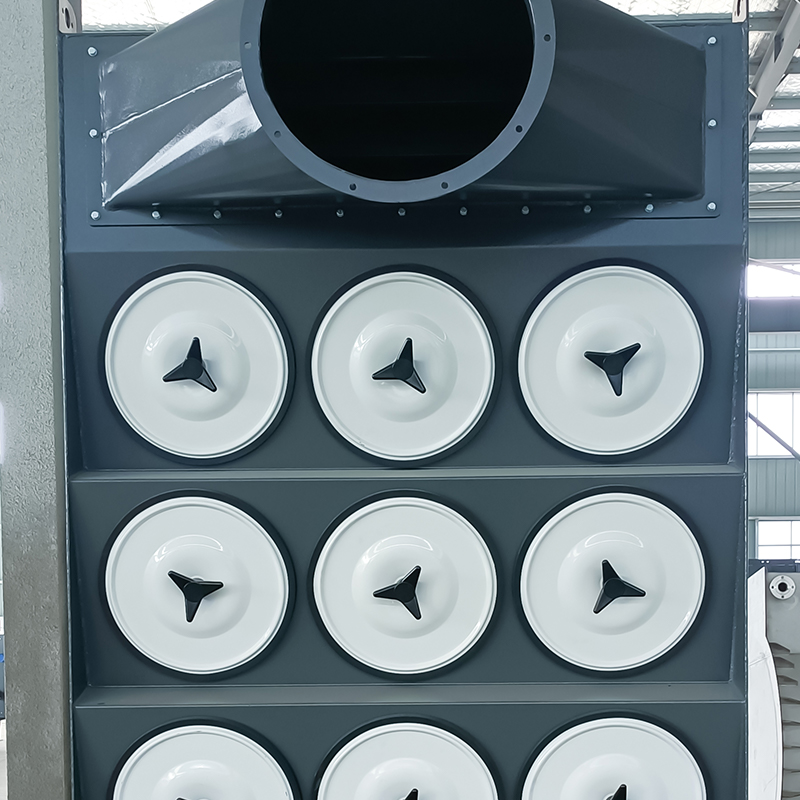

Pengumpul debu kartrid

Spesifikasi Pengumpul Debu Kartrid yang berdiri sendiri

Rumus Perhitungan untuk Teknologi Utama Pengumpul Debu Kartrid

1. Kecepatan Filtrasi (v)

Kecepatan filtrasi adalah volume gas yang melewati area filtrasi efektif kartrid filter per satuan waktu dan merupakan parameter desain inti:
v = \frac{Q}{60 \times A}

- v: Kecepatan filtrasi (m/mnt), biasanya dipilih berdasarkan sifat debu (misalnya, 1,0-2,0 m/mnt untuk debu kering dan tidak lengket, 0,5-1,0 m/mnt untuk debu lengket);
- Q: Volume udara pemrosesan (m³/jam);
- A: Total area filtrasi efektif (m²).

2. Total Area Filtrasi Efektif (A)

A = n \kali A_1

- n: Jumlah kartrid filter;
- A_1: Area filtrasi efektif satu kartrid filter (m²), dihitung dari dimensi kartrid: A_1 = \pi \kali D \kali L (D adalah diameter kartrid, m; L adalah panjang kartrid, m).

3. Jumlah Kartrid Filter (n)

Berasal dari volume udara dan kecepatan filtrasi:
n = \frac{Q}{60 \times v \times A_1}

4. Resistansi Peralatan (ΔP)

Resistansi total pengumpul debu kartrid terdiri dari resistansi media filter itu sendiri dan resistansi lapisan debu. Rumus empirisnya (perkiraan) adalah:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Resistansi kartrid filter bersih (Pa), biasanya 100-200 Pa;
- \Delta P_d: Ketahanan lapisan debu (Pa), yang berhubungan dengan ketebalan lapisan debu dan kecepatan filtrasi. Selama pengoperasian, resistansi total umumnya dikontrol antara 1000-1500 Pa.

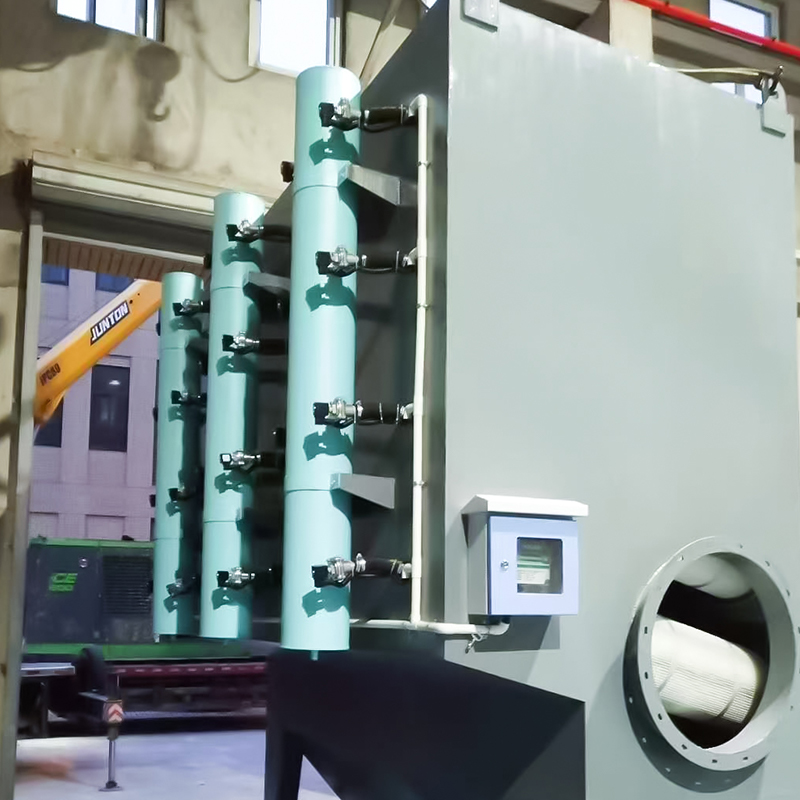

5. Parameter Injeksi Pulsa (untuk model pembersihan pulsa)

- Tekanan Injeksi: Biasanya 0,4-0,6 MPa (udara terkompresi);
- Waktu Injeksi: 0,1-0,2 detik per kartrid filter;
- Siklus Injeksi: Tergantung pada pengaturan resistansi, biasanya 30-120 detik (dapat disesuaikan secara otomatis melalui pengontrol tekanan diferensial).

Rumus di atas harus disesuaikan berdasarkan kondisi pengoperasian sebenarnya (seperti konsentrasi debu, ukuran partikel, dan suhu) untuk memastikan pengoperasian peralatan yang efisien dan stabil.
