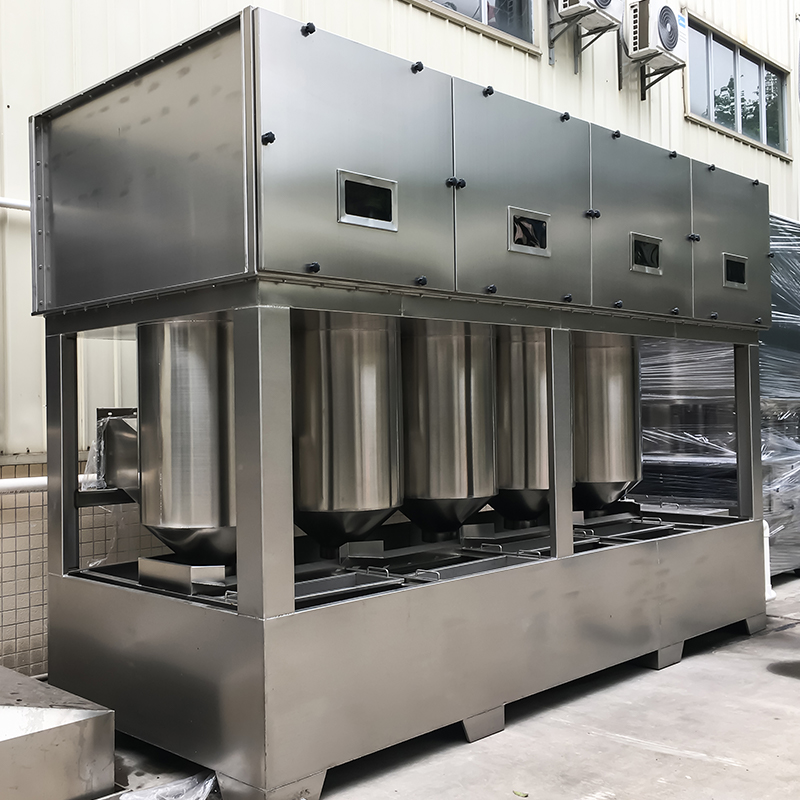

Menara semprotan siklon hibrida

Menara Topan Hibrid (juga dikenal sebagai "Menara Semprotan Hibrida Topan" atau "Menara Topan Hibrid")

Ini adalah perangkat pemurnian basah yang mengintegrasikan pemisahan sentrifugal siklon berkecepatan tinggi dengan penyerapan semprotan multi-lapis dalam satu menara. Ini menggabungkan lima mekanisme: inersia, sentrifugasi, tumbukan, emulsifikasi, dan penyerapan, sehingga menyelesaikan seluruh proses "penangkapan partikel, penghilangan penyerapan polutan gas, dan dehidrasi" dalam perangkat yang sama.

I. Prinsip Kerja (Integrasi Empat Langkah)

1. Entrainment Siklon

Gas buang yang mengandung debu atau polutan, di bawah tekanan negatif kipas, memasuki "generator siklon" (siklon baling-baling pemandu) di bagian bawah menara secara tangensial. Aliran udara langsung dipercepat hingga 15-25 m/s, menciptakan medan aliran yang sangat berputar-putar.

2. Emulsifikasi Gas-Cair

Pompa air yang bersirkulasi di bagian bawah menara mengalirkan cairan serapan (air, larutan alkali, atau oksidan) ke nosel spiral di bagian atas menara, di mana cairan tersebut disemprotkan dalam arah berlawanan arah. Di bawah aksi aliran siklon berkecepatan tinggi, tetesan cairan dicukur dan diatomisasi menjadi tetesan berukuran mikron, yang kemudian tercampur rata dengan aliran udara yang berputar untuk membentuk "sistem emulsi gas-cair". • Partikel: Gaya sentrifugal melemparkannya ke arah dinding menara, lalu bertabrakan dengan lapisan cairan dan terbawa ke bawah.
• Polutan gas (HCl, NH₃, BTEX, dll.): Larut, netralkan, atau oksidasi di zona emulsifikasi.

3 Pemisahan Sentrifugal
Sistem emulsi memasuki silinder sentrifugal "konvergen-divergen", di mana radius aliran secara bertahap berkurang dan gaya sentrifugal meningkat secara eksponensial. Tetesan dan partikel debu dengan kepadatan tinggi terlempar ke arah dinding, mengalir ke bawah sepanjang dinding menuju wadah. Gas kering yang dimurnikan menyatu menuju poros tengah dan naik.

4 Pengepakan Demisting Pencucian Halus
Aliran udara yang meningkat kemudian melewati satu atau dua lapisan pengepakan (cincin Pall atau bola berongga) dan semprotan sekunder untuk menghilangkan sisa kontaminan lebih lanjut. Pelat bergelombang atau demister wire mesh di bagian atas menghalangi tetesan yang masuk, dan gas bersih akhirnya dibuang oleh kipas untuk memenuhi standar.
Seluruh proses melibatkan siklus cairan loop tertutup, dan sedimen secara teratur dihilangkan dengan alat pengikis atau penghapus lumpur.

II. Fitur Struktural
• Desain terpadu: Bagian pusaran, bagian semprotan, bagian pengisi, bagian penghilangan kabut, mengintegrasikan empat fungsi, menempati kurang dari 60% tapak menara penyemprot konvensional dengan volume udara yang sama.
• Nosel anti-penyumbatan: Menggunakan nosel spiral berdiameter besar dengan kartrid filter internal, sehingga tidak mudah tersumbat oleh sisa cat dan serat.
• Modul pusaran yang dapat dilepas: Terbuat dari SUS304/316L atau FRP, dapat dilepas dan diganti seluruhnya jika sudah aus.
• Kontrol frekuensi variabel PLC: Secara otomatis menyesuaikan kecepatan kipas berdasarkan perbedaan tekanan, menghemat lebih dari 30% energi.

AKU AKU AKU. Aplikasi Gas/Debu yang Berlaku
Pertimbangan Desain Polutan Khas Industri
Pengecatan Semprot Otomotif/Furnitur Kabut cat, VOC berbahan dasar benzena, debu lengket Badan menara: SUS304, flokulan kabut cat ditambahkan ke dalam sirkulasi air
Perangkat Keras Penggilingan/Pemolesan Debu logam (mengandung minyak) Pra-siklon untuk menghilangkan partikel besar, menara dilengkapi dengan pengikis
Kimia/Farmasi HCl, NH₃, HF, diklorometana Penyerapan dua tahap: pra-air pasca-alkali/larutan pengoksidasi
Insinerasi Limbah/Pabrik Pengolahan Limbah Bau, NH₃, H₂S Badan menara: perlindungan korosi FRP, sirkulasi air ditambah natrium hipoklorit
Pembuangan Boiler/Kiln: Asap, SO₂, NOₓ Pendinginan hingga <80°C sebelum memasuki menara

IV. Indikator Kinerja Teknis (Nilai Khas)
• Aliran udara: 5.000–80.000 m³/jam (ekspansi paralel dimungkinkan)
• Efisiensi Penghapusan Debu: ≥99% (partikel ≥1 μm)
• Efisiensi Penghapusan Kabut: ≥95%
• Penurunan Tekanan : 800-1200 Pa
• Suhu Pengoperasian: ≤80°C (FRP); ≤150°C (SUS316L)

V. Keunggulan Dibandingkan dengan Menara Semprot Konvensional
① Pra-pemisahan sentrifugal mengurangi beban pengisi sebesar 70%, sehingga mengurangi kemungkinan terjadinya penyumbatan.
② Aliran udara yang berputar meningkatkan perpindahan massa, meningkatkan efisiensi pemurnian lebih dari 15% untuk peralatan dengan volume yang sama.
③ Tidak ada komponen yang bergerak, menyederhanakan perawatan, dengan biaya perawatan tahunan kurang dari 2% dari investasi peralatan.

Menara siklon hibrida menggunakan mekanisme gabungan "penyemprotan multi-tahap siklon berkecepatan tinggi" untuk secara bersamaan menangkap partikel dan menyerap polutan gas bahkan dalam kondisi pengoperasian yang kompleks seperti debu yang sangat kental, kabut berminyak, penyumbatan, dan volume udara yang tinggi. Ini adalah pilihan yang sangat efektif untuk pengolahan awal gas limbah atau pemurnian mendalam di industri seperti penyemprotan, teknik kimia, dan metalurgi.
